Instalacja wodna w domu szkieletowym: praktyczny przewodnik
Instalacja wodna w domu szkieletowym stawia przed inwestorem trzy podstawowe dylematy: gdzie poprowadzić rury, żeby uniknąć destrukcyjnych prac później; jak zabezpieczyć je przed zamarzaniem w cienkich przegrodach; oraz jak zorganizować dostęp serwisowy bez kompromisów dla estetyki. Ten tekst pokazuje praktyczne rozwiązania, liczby i kompromisy — od wyboru średnicy rur PEX po minimalne izolacje i sposób prowadzenia odprowadzania ścieków. Podpowiem też, które decyzje oszczędzają czas pracy na budowie i jakie elementy warto zaplanować już na etapie projektu.
Spis treści:
- Rozmieszczenie rur PEX w konstrukcji szkieletowej
- Zapobieganie zamarzaniu i izolacja instalacji
- Różnice montażu w domu szkieletowym a murowanym
- Ochrona rur PEX i mechaniczne zabezpieczenia
- Drenaż i odprowadzanie ścieków w technologii szkieletowej
- Normy, bezpieczeństwo i testy szczelności instalacji wodnej
- Instalacja wodna w domu szkieletowym
Poniżej zebrane, skompresowane dane z naszych wizyt na budowie i z typowych materiałów montażowych, przedstawione w formie tabelarycznej dla szybkiego porównania. Dane dotyczą rur PEX używanych w domach jednorodzinnych: średnice, typowe zastosowanie, orientacyjne ceny brutto w zł/m, sugerowana grubość izolacji dla przegrody nieogrzewanej oraz uwagi eksploatacyjne.
| Średnica | Zastosowanie | Koszt (zł/m) | Izolacja (mm) | Uwagi |
|---|---|---|---|---|
| 16 mm | Pojedyncze punkty czerpalne | 6–9 | 6–10 | kratkie odcinki, rozdzielacz |
| 20 mm | Grupy punktów, krótkie gałęzie | 9–13 | 10–20 | uniwersalne użycie |
| 25 mm | Zasilanie rozdzielacza, dłuższe trasy | 13–18 | 15–25 | mniejsze straty ciśnienia |
| 32 mm | Główne magistrale do rozdzielacza | 18–28 | 20–50 | dla długich odcinków |
Z tabeli wynika prosty wniosek: krótkie podejścia do baterii sensowniej wykonać z PEX 16 mm, natomiast linie zbiorcze i zasilające rozdzielacz powinny być grubsze — 25–32 mm. Koszt materiału rośnie wykładniczo z przekrojem, więc planowanie tras pod kątem minimalizacji długości grubych rur ma realny wpływ na budżet. Izolacje warto zwiększyć przy przejściach przez zewnętrzne ściany i stropy — tam, gdzie temperatura może spaść poniżej zera, stosujemy izolację 25–50 mm.
Rozmieszczenie rur PEX w konstrukcji szkieletowej

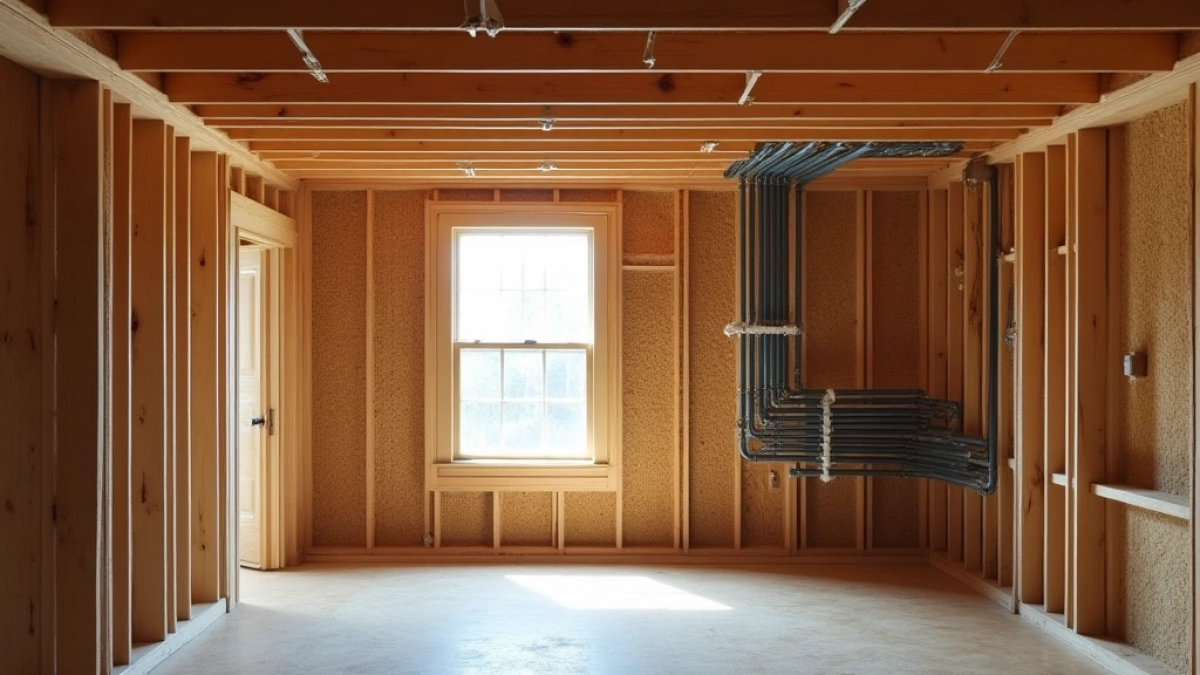

W domu szkieletowym rury PEX prowadzi się głównie w przestrzeniach między słupkami i nad stropem poddasza użytkowego; montaż jest szybki i mniej destrukcyjny niż w ścianie murowanej. Najlepiej zaplanować centralny rozdzielacz (manifold) w pomieszczeniu technicznym blisko pionów kanalizacyjnych, co skraca długości rozgałęzień i ułatwia serwis. Unikamy długich pętli 16 mm — zamiast tego stosujemy kombinację 25/32 mm magistrali i krótkich odgałęzień 16–20 mm.
Zobacz także: Instalacja wodna w ścianie 2025: Ukryj rury!
Planowanie krok po kroku
- Wyznacz miejsce rozdzielacza — blisko pionu kanalizacyjnego i punktów zużycia.
- Zaplanuj trasy główne (25–32 mm) i odgałęzienia (16–20 mm).
- Zarezerwuj przestrzenie rewizyjne i miejsca na zawory odcinające.
- Zadbaj o zachowanie min. 25–30 mm od krawędzi słupków lub zastosuj osłony.
Zapobieganie zamarzaniu i izolacja instalacji
Zamarzanie to realne ryzyko w skrajnych warunkach i w nieogrzewanych przegrodach. Podstawowe środki zapobiegawcze to odpowiednia izolacja, poprowadzenie rur bliżej wnętrza domu i zachowanie ciągłości cieplnej. W strefach zewnętrznych rekomendujemy izolację 25–50 mm oraz stosowanie rur z powłoką bariery tlenowej tam, gdzie istnieje ryzyko kondensacji i dużych różnic temperatur. Gdzie izolacja nie wystarcza — dopuszczalne są elektryczne kable grzewcze z termostatem, ale ich montaż warto zaplanować już na etapie instalacji.
Izolacja ma też wpływ na hałas hydrauliczny i długość działania ciepłej wody — grubsza warstwa ogranicza straty temperatury i zmniejsza ilość wody do spuszczenia przed uzyskaniem temperatury użytkowej przy odległych punktach.
Zobacz także: Przeniesienie instalacji wodnej w kuchni: Cennik 2025
Różnice montażu w domu szkieletowym a murowanym
W budynku murowanym często trzeba korygować trasę rur przez kucie bruzd i późniejsze tynkowanie. W szkieletowym ten etap znika — rury montuje się w puszkach instalacyjnych, przegrodach i pod posadzką. To przyspiesza prace, ale zmienia wymagania: konieczne jest odpowiednie mocowanie i ochrona mechaniczna, bo konstrukcja drewniana jest lżejsza i bardziej podatna na lokalne uszkodzenia. Inna ważna różnica to wentylacja przestrzeni — w ścianie drewnianej gromadzenie wilgoci można szybciej odczuć, dlatego izolacja paroszczelna i przewidzenie odcinków wentylowanych w razie potrzeby są istotne.
Ochrona rur PEX i mechaniczne zabezpieczenia
PEX jest wytrzymała, ale cienkie ścianki konstrukcji szkieletowej narażają rury na uszkodzenia przy montażu i późniejszych pracach. Standardy montażowe mówią o zachowaniu odstępu od krawędzi słupka lub zastosowaniu blach ochronnych (tzw. pazury) przy przejściach. Przy krawędzi konstrukcyjnej stosujemy osłony lub prowadnice; przy podłogach pływających — listwy montażowe. Mocowania co 50–100 cm w poziomie i co 1–1,5 m przy dłuższych pionach ograniczają wibracje i naprężenia.
Przy punktach przyłączeniowych warto zamontować skrzynki rewizyjne z zaworami odcinającymi i etykietami — to drobny koszt, a znaczna oszczędność czasu serwisowego.
Drenaż i odprowadzanie ścieków w technologii szkieletowej
System kanalizacyjny w domu szkieletowym nie różni się gabarytami od murowanego — piony 110 mm dla kanalizacji sanitarnej to standard, podejścia do punktów 40–50 mm. Różnica polega na prowadzeniu i podparciu: w ścianach drewnianych poziome przewody trzeba izolować i podwieszać tak, by nie przenosiły naprężeń na konstrukcję. Spadek zalecany to 1–2% (10–20 mm na 1 m) dla rur 40–50 mm; dla 110 mm minimalny spadek 0,5–1% przy krótkich odcinkach.
W domach na płycie fundamentowej warto planować kanały rewizyjne lub włazy w podłodze technicznej. Przy domu na legarach należy przewidzieć dostęp do spadków i podporów rur — konserwacja bez rozbiórki podłogi to realny atut.
Łatwy dostęp do instalacji i serwis
Dostęp serwisowy to punkt, o którym decyduje projekt. Najlepiej umieścić rozdzielacz w szafie technicznej z drzwiami rewizyjnymi i odstępem roboczym min. 60 cm. Zawory odcinające przy każdym obiegu i etykiety skracają czas diagnozy. Koszt dodatkowych panelek rewizyjnych to kilkadziesiąt do kilkuset złotych, a korzyść to brak konieczności rozkuwania ścian przy usuwaniu awarii.
W praktyce naszych wizyt — trzy kontrole na budowie parterowego domu potwierdziły: łatwy dostęp i rozdzielacz blisko pionów kanalizacyjnych to największy czynnik minimalizujący późniejsze koszty serwisowe.
Normy, bezpieczeństwo i testy szczelności instalacji wodnej
Projektując instalację, należy uwzględnić wymagania sanitarne i budowlane oraz normy dotyczące materiałów dopuszczonych do wody pitnej. Przed zakryciem tras wykonuje się próbę ciśnieniową: typowe podejście to podniesienie ciśnienia do wartości przewyższającej nominalne (zwykle kilkukrotność ciśnienia roboczego) i obserwacja szczelności przez określony czas. Dokumentacja prób oraz oznaczenie i protokół tworzą podstawę odbioru.
Elementy do sprawdzenia przed zakryciem to: szczelność połączeń, poprawność zaworów odcinających, odpowiednia izolacja przeciwwilgociowa oraz prawidłowe mocowania. Te kroki zmniejszają ryzyko kosztownych napraw po montażu konstrukcji wykończeniowej.
Instalacja wodna w domu szkieletowym
Jak zaplanować trasę instalacji wodnej w domu szkieletowym z rur PEX, aby była łatwo dostępna i bezpieczna przed zamarzaniem? Zaplanuj rozmieszczenie w sposób umożliwiający łatwy dostęp do kluczowych elementów, zastosuj izolację termiczną przegrod i rurek, ogranicz liczbę złączek, prowadź rury w miejscach chronionych przed uszkodzeniami mechanicznymi oraz zgodnie z normami bezpieczeństwa. Uwzględnij możliwość napraw bez destrukcji ścian i stropów.
Dlaczego rury PEX są dobrym wyborem w domu szkieletowym i jak unikać ich rozszerzalności pod wpływem temperatur? Rurki PEX są elastyczne i łatwe w instalacji, co ogranicza konieczność prac w ścianach. Aby zapobiec problemom z rozszerzalnością, prowadź je w przegrodach z odpowiednią izolacją termiczną, zostaw miejsce na dylatacje, a także unikaj ostrych zgięć i nadmiernego skręcania, które mogą prowadzić do uszkodzeń.
Jak odróżnić montaż wodny w domu szkieletowym od murowanego w kontekście prowadzenia instalacji i ryzyka zamarzania? W domach szkieletowych rury można prowadzać w konstrukcji drewnianej bez konieczności wkuwania w ściany. Należy zwrócić uwagę na ekspozycję na niskie temperatury w przegrodach i dobór odpowiedniej izolacji, a także na łatwość naprawy poprzez dostęp do elementów instalacji. W porównaniu z murowanym systemy PEX mogą być krótsze i mniej inwazyjne.
Jak zapewnić łatwy dostęp do instalacji w razie naprawy i serwisu? Projektuj trasę z możliwością demontażu poszczególnych segmentów, stosuj izolacje i osłony ochronne, prowadź rury w miejscach łatwo dostępnych i opisanych w dokumentacji technicznej, aby zlokalizować nieszczelności bez konieczności rozkuwania ścian.
