Próba szczelności instalacji wodnej powietrzem – jak zrobić to poprawnie
Zanim zakryjesz rury tynkiem lub wylewką, musisz wiedzieć jedno: nieszczelność wykryta później oznacza skuwanie, naprawy i koszty, których łatwo uniknąć. Próba szczelności instalacji wodnej powietrzem to najszybszy sposób, żeby sprawdzić szczelność przed zamknięciem bruzd i najbezpieczniejszy, bo unikasz ryzyka zalania. Wystarczy manometr, kompresor i kilka godzin.
- Ile bar ustawić podczas próby szczelności instalacji wodnej powietrzem
- Jak długo trwa próba szczelności instalacji wodnej minimalny i zalecany czas
- Jak wykryć nieszczelność podczas próby powietrznej skuteczne metody
- Niezbędne narzędzia do przeprowadzenia próby szczelności powietrzem
- Typowe błędy podczas próby szczelności i jak ich unikać
- Przed przystąpieniem do próby checklist
Ile bar ustawić podczas próby szczelności instalacji wodnej powietrzem
Wartość ciśnienia próbnego nie jest arbitralna wynika z fizyki zamkniętego układu i wymagań norm. Według PN-B-02413 ciśnienie próbne dla instalacji wodnych powinno wynosić minimum 1,5 raza ciśnienia roboczego, ale w praktyce przyjmuje się widełki 4-6 bar dla większości domowych instalacji CO i CWU.
Dla rur polipropylenowych (PP) producenci zazwyczaj rekomendują ciśnienie 4-6 bar przez minimum 30 minut bez spadku. Ciśnienie niższe niż 3 bar może nie wykryć mikronieszczelności w połączeniach spawanych, ponieważ siła wypływającego powietrza jest zbyt słaba, by wytworzyć słyszalny świst.
Rury PEX (polietylen sieciowany) wymagają podobnych wartości, ale tutaj kluczowa jest ostrożność przy złączkach mechanicznych. Zbyt wysokie ciśnienie (powyżej 6 bar) może deformować mosiężne oprawki, które nie zawsze trzymają szczelność przy przeciążeniu.
Przeczytaj również o Protokół próby szczelności instalacji wodnej wewnętrznej
Instalacje miedziane zachowują się inaczej próbę można przeprowadzać w zakresie 3-6 bar, ale trzeba pamiętać, że lutowane połączenia potrafią się częściowo rozwierać pod wpływem naprężeń termicznych. Dlatego ciśnienie powietrzne nie zastępuje próby wodnej, a jedynie ją poprzedza.
Ciśnienie próbne a ciśnienie robocze kotła krytyczne ostrzeżenie
Tu pojawia się najważniejszy warunek, którego nie wolno zignorować: ciśnienie próbne NIE MOŻE przekraczać maksymalnego ciśnienia roboczego kotła. Sprawdź dokumentację techniczną (DTR) urządzenia. Kotły gazowe zazwyczaj tolerują 1,5-2 bar roboczego, więc próbę powietrzną przeprowadza się ODDZIELNIE od kotła, z odciętymi zaworami.
Ostrzeżenie dla posiadaczy kotłów na paliwo stałe: Producenci tych urządzeń często ZABRANIAJĄ prób powietrznych na zamkniętej instalacji. Wynika to z ryzyka przegrzania i braku możliwości kompensacji ciśnienia przez wodę. Przed próbą odłącz kocioł od instalacji lub skontaktuj się z serwisem producenta.
Tabela ciśnień próbnych dla różnych materiałów
| Materiał rur | Ciśnienie minimalne | Ciśnienie zalecane | Uwagi techniczne |
|---|---|---|---|
| PP (polipropylen) | 3 bar | 4-6 bar | Sprawdź DTR producenta rur |
| PEX | 4 bar | 4-6 bar | Uwaga na złączki powyżej 5 bar |
| Miedź | 3 bar | 4-6 bar | Lutowane połączenia mogą się rozwierać |
| Stal | 3 bar | 4-6 bar | Ryzyko korozji przy wilgoci |
| PEX-AL-PEX | 4 bar | 4-6 bar | Niektóre złączki nieszczelne >5 bar |
Jak długo trwa próba szczelności instalacji wodnej minimalny i zalecany czas
Minimalny czas próby szczelności sprężonym powietrzem to kwestia dyskusyjna nawet wśród hydraulików. Normy mówią o minimum 30 minutach dla instalacji o ciśnieniu próbnym równym ciśnieniu roboczemu, ale praktyka pokazuje, że krótszy test wyłapuje tylko poważne nieszczelności mikropęknięcia czy wadliwe połączenia objawiają się dopiero po godzinie lub dwóch.
Warto przeczytać także o Protokół próby szczelności instalacji wodnej wzór
Szybka próba (5-15 minut) ma sens wyłącznie jako wstępne sprawdzenie przed rozpoczęciem dalszych prac. Wystarczy, żeby manometr pokazał spadek przywentyluj rury, zamknij zawór i obserwuj. Jeśli ciśnienie stoi nieruchomo przez kwadrans, masz przynajmniej pewność, że instalacja nie przecieka obficie.
Standardowa próba trwająca 1-2 godziny pozwala wykryć większość problemów. Podczas tego czasu warto przeprowadzić też odsłuchiwanie i test pianą mydlaną, ponieważ powietrze rozprężone w instalacji dociera do wszystkich zakamarków wolniej niż woda.
Długa próba nocna (8-24 godziny) daje niemal stuprocentową pewność szczelności. Stosuje się ją szczególnie przy instalacjach rozległych, wielowarstwowych, gdzie jeden obwód może kryć nieszczelność, która ujawnia się dopiero przy wielokrotnych cyklach ciśnieniowych.
Powiązany temat Próba ciśnieniowa instalacji wodnej norma
Dlaczego ciśnienie czasem spada bez nieszczelności?
To kwestia, którą bagatelizuje większość poradników internetowych. Spadek ciśnienia przy próbie powietrznej nie zawsze oznacza nieszczelność może być skutkiem zmiany temperatury powietrza w instalacji. Powietrze, jak każdy gaz, zmniejsza objętość podczas ochładzania i zwiększa podczas ogrzewania.
Zmiana temperatury o 3-4°C przekłada się na spadek ciśnienia o około 0,1-0,2 bar w zamkniętym układzie. Jeśli próbę zaczynasz rano, gdy rury są chłodne, a potem słońce ogrzeje pomieszczenie manometr pokaże spadek, mimo że instalacja jest szczelna. Dlatego tak istotne jest notowanie temperatury początkowej i porównywanie odczytów w tych samych warunkach termicznych.
Tabela czasów trwania próby szczelności
| Typ próby | Czas minimalny | Czas zalecany | Co sprawdza? |
|---|---|---|---|
| Szybka (wstępna) | 5 minut | 15 minut | Duże nieszczelności, świsty |
| Standardowa | 30 minut | 1-2 godziny | Większość nieszczelności |
| Długa (nocna) | 8 godzin | 12-24 godziny | Pełna pewność szczelności |
Jak wykryć nieszczelność podczas próby powietrznej skuteczne metody
Obserwacja manometru to najprostsza metoda wykrywania nieszczelności, ale ma swoje ograniczenia. Manometr mówi ci, że coś przecieka, ale nie wskazuje gdzie. Przy spadku ciśnienia powyżej 0,2 bar w ciągu godziny możesz być pewien, że nieszczelność istnieje trzeba ją tylko zlokalizować.
Metoda nasłuchiwania działa przy ciśnieniu minimum 3 bar. Przy niższym ciśnieniu przepływające przez szczelinę powietrze nie wytwarza dostatecznie głośnego dźwięku. Zamykaj drzwi i okna, wyłącz wentylatory i nasłuchuj szczególnie w okolicach złączek, przejść przez ściany i w pobliżu rozdzielaczy.
Najskuteczniejsza jest jednak piana mydlana lub detergentowa. Naniesiona na połączenia tworzy bąbelki w miejscach, gdzie powietrze uchodzi. Wystarczy butelka z rozpylaczem wypełniona wodą z płynem do mycia naczyń w proporcji 1:10. Piana pokazuje nieszczelności, których nie usłyszysz mikropęknięcia, niewystarczające dokręcenie złącza, zużyte uszczelki.
Gdzie nieszczelności pojawiają się najczęściej?
Statystyki branżowe wskazują, że 67% wszystkich nieszczelności w instalacjach domowych występuje przy złączkach pod rozdzielaczami. Dzieje się tak, ponieważ te połączenia są najtrudniejsze do ustabilizowania rury prowadzące do rozdzielacza pracują, a mosiężne złączki nie zawsze nadążają za ruchem.
Kolejne częste lokalizacje to korki plastikowe montowane na belce rozdzielacza (często niedokręcone lub z uszkodzonym gwintem), połączenia wykonane na taśmie uszczelniającej lub konopiach (nieprawidłowa technika nawijania), zawory kulowe z zużytymi uszczelkami oraz przejścia rur przez ściany i stropy, gdzie izolacja może przemieszczać się podczas prac wykończeniowych.
Wskazówka praktyczna: Przed próbą szczelności sprawdź wzrokowo każde połączenie, które będziesz zakrywać. Idealnie, jeśli masz możliwość przeciągnij palcem po złączce. Wilgotny ślad to pewien przeciek, który warto naprawić PRZED próbą ciśnieniową.
Etapowa procedura wykrywania nieszczelności
Pierwszy krok to podzielenie instalacji na sekcje za pomocą zaworów odcinających. Zamknij wszystkie główne zawory, pozostawiając otwarty jeden obwód. Nabij ciśnienie do 4-6 bar i obserwuj manometr przez minimum 15 minut. Jeśli ciśnienie stoi sprawdź następny obwód.
Metoda sekcyjna pozwala zidentyfikować problematyczny fragment bez konieczności przeszukiwania całej instalacji. Przy instalacji z rozdzielaczem 8-obwodowym oznacza to oszczędność czasu i precyzyjne wskazanie miejsca awarii.
Test zanurzeniowy stosuje się przy krótkich odcinkach rur, które można wygrodzić i umieścić w pojemniku z wodą. Metoda niezawodna, ale trudna do zastosowania przy instalacjach w tynku. Dlatego używa się jej głównie przy sprawdzaniu poszczególnych złączek przed montażem lub przy rurach narażonych na uszkodzenia mechaniczne.

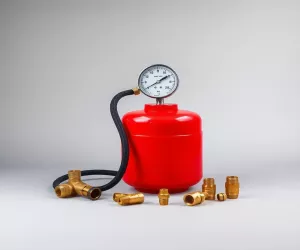

Niezbędne narzędzia do przeprowadzenia próby szczelności powietrzem

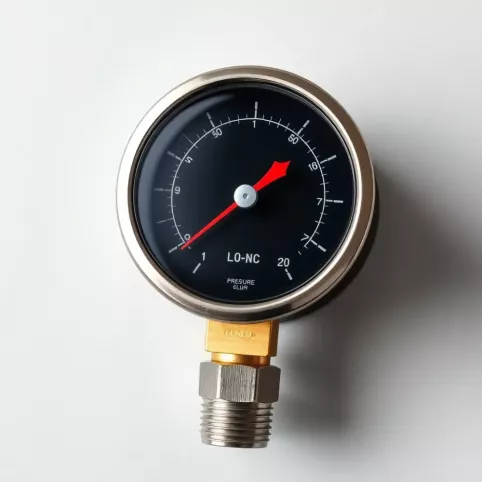

Komplet narzędzi nie jest skomplikowany, ale jakość manometru ma znaczenie. Potrzebujesz manometru z zakresem 0-10 bar i dokładnością odczytu minimum 0,1 bar. Tańsze manometry (40-80 PLN) zazwyczaj spełniają te wymagania do użytku domowego. Profesjonalne narzędzia z certyfikatem kalibracji kosztują kilkaset złotych, ale przy jednorazowej próbie nie ma sensu przepłacać.
Jako źródło sprężonego powietrza wystarczy kompresor domowy lub samochodowy o wydajności 200-300 l/min. Nie musisz osiągać ciśnień przemysłowych. Kompaktowy kompresor tłokowy do 1000 PLN spokojnie wystarczy do napompowania instalacji w domu jednorodzinnym.
Potrzebujesz jeszcze złączek i przejściówek do podłączenia kompresora do instalacji najczęściej jest to szybkozłączka z gwintem 1/2 cala i redukcja na gwint instalacyjny. Przydatna jest też pompka rowerowa z manometrem jako awaryjne źródło ciśnienia, gdy kompresor nie jest dostępny.
Wskazówka: Jeśli masz dostęp do sprężonego powietrza w warsztacie lub na stacji benzynowej możesz użyć butli ze sprężonym powietrzem z reduktorem. To wygodniejsze niż ciągnięcie przewodów od kompresora, szczególnie przy próbie nocnej.
Typowe błędy podczas próby szczelności i jak ich unikać
Najczęstszym błędem jest zbyt krótki czas próby. Wielu wykonawców nabije ciśnienie, sprawdzi manometr po pięciu minutach i uzna instalację za szczelną. Tymczasem mikronieszczelność potrafi ujawnić się dopiero po godzinie, kiedy powietrze wyrówna ciśnienie w całym obiegu.
Drugi poważny błąd to brak korekcji temperaturowej. Czytanie manometru rano przy 18°C i wieczorem przy 24°C da różne wyniki, mimo że instalacja jest szczelna. Zawsze notuj temperaturę początkową i porównuj odczyty w podobnych warunkach.
Ignorowanie ostrzeżeń producentów kotłów to trzeci błąd, który może kosztować utratę gwarancji lub uszkodzenie urządzenia. Kotły kondensacyjne i na paliwo stałe mają specyficzne wymagania dotyczące prób ciśnieniowych. Zawsze sprawdź DTR przed podłączeniem kotła do instalacji podczas próby.
Zbyt wysokie ciśnienie próbne to problem szczególnie przy złączkach mechanicznych PEX i PEX-AL-PEX. Rury wytrzymują wysokie ciśnienia, ale mosiężne oprawki mają limity. Dlatego nie przekraczaj 6 bar, chyba że producent rur i złączek wyraźnie to zaleca.
Przed przystąpieniem do próby checklist
- Sprawdź ciśnienie robocze kotła w DTR
- Przy kotle na paliwo stałe odłącz go od instalacji lub skonsultuj się z producentem
- Przygotuj manometr 0-10 bar z dokładnością 0,1 bar
- Sprawdź szczelność połączeń wzrokowo przed próbą ciśnieniową
- Zamknij wszystkie zawory odcinające, dzieląc instalację na sekcje
- Załóż korki i zaślepki na otwarte końcówki rur
- Przygotuj pianę mydlaną (woda + płyn do naczyń)
- Notuj ciśnienie początkowe i temperaturę
Próba szczelności instalacji wodnej powietrzem to etap, którego nie warto pomijać ani skracać. Poświęcisz na nią kilka godzin a unikniesz kosztownego kucia ścian, napraw wilgoci i konfliktów z sąsiadami, gdy woda przedostanie się przez stropy. Jeśli wynik próby jest pozytywny, możesz z czystym sumieniem przechodzić do kolejnych etapów wykończenia.
