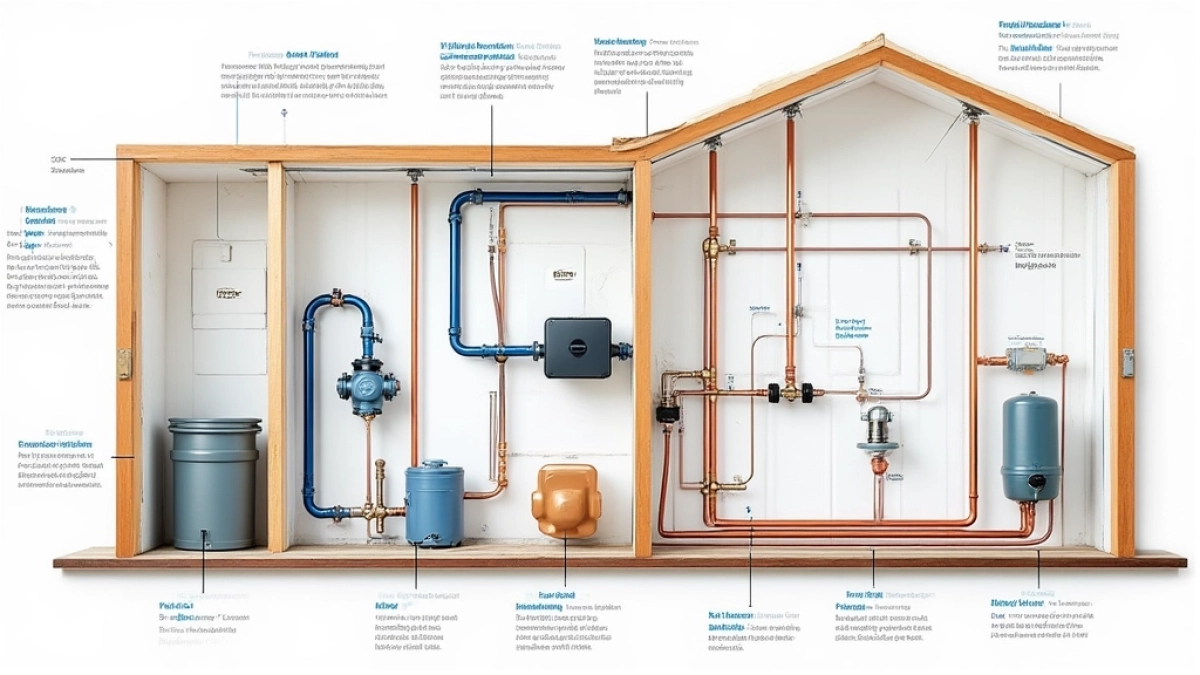

Schemat Instalacji Wodnej w Domu: Kompletny Przewodnik

Schemat instalacji wodnej w domu to klucz do komfortu i bezpieczeństwa. Omówimy strukturę systemu, wybór materiałów oraz ochronę przed awariami. Poznaj, jak rozprowadzić rury, podłączyć ciepłą wodę i uniknąć zamarzania – krok po kroku, z praktycznymi danymi dla Twojej budowy.

• Struktura Schematu Instalacji Wodnej
• Rury i Materiały w Schemacie Wodnym
• Schemat Przygotowania Ciepłej Wody
• Zawory i Armatura w Schemacie Instalacji
• Ochrona przed Zamarzaniem w Schemacie
• Podłączenia do Urządzeń w Schemacie Wodnym
• Pytania i odpowiedzi dotyczące schematu instalacji wodnej w domu

Struktura Schematu Instalacji Wodnej

Wyobraź sobie swój dom jako żywy organizm, gdzie woda płynie jak krew. Schemat instalacji zaczyna się od głównego przyłącza, które wprowadza zimną wodę do budynku. Stamtąd rozgałęzia się na gałęzie: kuchnia, łazienki, pralnia. To nie chaos – to precyzyjny plan, zgodny z normą PN-EN 806, zapewniający ciśnienie 1,5-4 bary w każdym punkcie.

W typowym domu jednorodzinnym o powierzchni 100 m² schemat obejmuje około 50-70 metrów rur głównych. Główny zawór odcinający montuje się przy wejściu, by w razie awarii szybko odciąć dopływ. Rozdzielacze pozwalają na niezależne sterowanie strefami, co ułatwia naprawy. Pamiętaj, test szczelności pod 10 barami to must-have przed oddaniem do użytku.

Planując schemat, zacznij od rysunku w programie jak AutoCAD. Umieść punkty poboru blisko urządzeń: umywalka – 15 mm średnicy, prysznic – 20 mm. To minimalizuje straty ciśnienia. W starszych domach modernizacja schematu kosztuje 3-5 tys. zł, ale oszczędza nerwy i pieniądze na zalania.

Zobacz także: Instalacja Wodna w Kamperze: Schemat i Porady 2025

Kroki Projektowania Schematu

• Narysuj rzuty domu z zaznaczonymi punktami poboru wody.
• Oblicz zapotrzebowanie: dla 4-osobowej rodziny to 200-300 litrów dziennie.
• Dostosuj trasę rur do ścian i stropów, unikając ostrych kątów.
• Przeprowadź symulację przepływu w oprogramowaniu hydraulicznym.

Schemat musi uwzględniać kanalizację – rury odpływowe o spadku 1-2% dla grawitacyjnego spływu. W domach z pompą ciepła integracja z obiegiem wodnym zapobiega konfliktom. To jak układanka: każdy element na swoim miejscu, a Ty masz suchą podłogę i ciepły prysznic na zawołanie.

Ciekawostka: w nowszych schematach stosuje się moduły inteligentne, monitorujące zużycie via app. Koszt takiego ulepszenia? Dodatkowe 1-2 tys. zł, ale spójrz na rachunki za wodę – spadną o 20%. Empatycznie mówiąc, to inwestycja w spokój ducha.

Źródła Wody w Schemacie Domowym

Źródło wody to serce schematu. W większości domów to przyłącze miejskie: woda wchodzi przez licznik o średnicy 20 mm, z filtrem wstępnym na zanieczyszczenia. Ciśnienie z sieci wynosi zwykle 2-3 bary, wystarczające dla standardowych potrzeb. Ale co jeśli sieć jest daleko? Tu wkracza studnia głębinowa.

Zobacz także: Schemat Instalacji Wodnej w Domu 2025 – Kompleksowy Przewodnik

Studnie głębinowe, popularne na wsiach, wymagają pompy o wydajności 2-5 m³/h. Schemat obejmuje zbiornik hydroforowy 100-200 litrów, by stabilizować ciśnienie. Filtry mechaniczne (5 mikronów) i UV do dezynfekcji to podstawa – koszt zestawu to 4-6 tys. zł. Wyobraź sobie poranny prysznic z własnej studni: świeżej, bez chloru.

W schemacie z siecią miejską dodaj reduktor ciśnienia, jeśli przekracza 4 bary – chroni armaturę przed pęknięciami. Dla ekologicznych domów opcja deszczówki: zbiornik 5-10 m³ pod ogrodem, z pompą i filtrami. To nie science-fiction; w 2025 roku 15% nowych domów tak robi, oszczędzając 30% na wodzie.

Integracja Źródła z Schematem

• Podłącz pompę do prądu z zabezpieczeniem RCD 30 mA.
• Zainstaluj zawór zwrotny, by woda nie wracała do studni.
• Przetestuj przepływ: minimum 10 l/min dla kuchni.
• Dodaj manometr do monitorowania ciśnienia w czasie rzeczywistym.

Hybrydowe źródła? Łącz sieć z studnią – przełącznik automatyczny na wypadek awarii. Koszt przebudowy schematu pod to: 2 tys. zł. To jak ubezpieczenie: nie myślisz o nim codziennie, ale gdy przyjdzie co do czego, dziękujesz losowi. A Ty, skąd czerpiesz wodę w swoim domu?

W regionach z twardą wodą schemat przewiduje zmiękczacz jonowymienny, wymieniający 1000 litrów na cykl. Regeneracja solanką co 2 tygodnie. To detale, które przedłużają życie rur o lata. Śmieję się, bo bez tego kamień w czajniku to dopiero zabawa!

Rury i Materiały w Schemacie Wodnym

Rury to kręgosłup schematu. Wybierz PE-X (polietylen usieciowany) – elastyczne, odporne na mróz do -20°C, średnica 16-25 mm. Koszt: 5-8 zł/mb. Miedź, klasyka, przewodzi ciepło idealnie, ale droższa – 20-30 zł/mb. Unikaj PVC do wody pitnej; to dla kanalizacji.

Połączenia zaciskowe ułatwiają montaż: bez lutowania, idealne dla majsterkowiczów. W schemacie dla domu 120 m² zużyjesz 80 m rur PE-X i 20 m miedzi na ciepłą wodę. Izolacja termiczna (pianka 9 mm) na wszystkich odcinkach – zapobiega kondensacji. Całość: 800-1200 zł na materiały.

Analizując trendy 2025, PEX-Al-PEX (wielowarstwowe) zyskuje: wytrzymałość na ciśnienie 10 bar, cena 10 zł/mb. Dla podłóg z ogrzewaniem podłogowym – must. Testy pokazują, że tracą tylko 5% ciepła vs. 15% w starszych systemach. To jak upgrade silnika w aucie – płynniejsza jazda.

Porównanie Materiałów

• Dobierz średnicę: 15 mm dla gałęzi bocznych, 25 mm dla głównej.
• Użyj kształtki 90° z łagodnym promieniem, by uniknąć oporów.
• Zakotwicz rury co 50 cm, by nie puszczały przy rozszerzaniu.
• Sprawdź certyfikat DVGW dla wody pitnej.

Ekologiczne opcje? Rury z recyklingu HDPE, cena 6 zł/mb, zero ołowiu. Integrują się z schematem bez zmian. To krok ku zielonemu domowi, gdzie woda płynie czysto i tanio.

Schemat Przygotowania Ciepłej Wody

Ciepła woda to luksus na co dzień. Schemat zaczyna się od podgrzewacza: elektryczny 80 litrów dla 3 osób, moc 2 kW, koszt 1500 zł. Gazowy – szybszy, 10 l/min, ale wymaga komina. Obieg cyrkulacyjny w większych domach: rura powrotna 15 mm, pompka 20 W.

W schemacie rozdzielasz ciepłą wodę na pętle: łazienka i kuchnia osobno. Utrzymuje temperaturę 45-55°C, by uniknąć legionelli. Dla oszczędnych – solarny kolektor, integracja z bojlerem, zwrot inwestycji w 5 lat. Koszt instalacji: 8-12 tys. zł, ale rachunki spadają o 40%.

Krok po kroku: podgrzewacz montuj na 1,5 m wysokości, z zaworem bezpieczeństwa. Rury ciepłej wody izoluj grubiej – 13 mm pianki. W testach przepływ 8 l/min zapewnia komfort pod prysznicem. To nie magia; to fizyka w akcji.

Typy Systemów C.W.U.

• Instalacja bezpośrednia: podgrzewacz przepływowy, dla małych domów.
• Instalacja z bojlerem: magazynuje 100-200 l, stabilna temperatura.
• System solarny: panele 2-4 m², wspomaganie elektryką w zimie.
• Obieg cyrkulacyjny: timer na godziny szczytu, oszczędza 15% energii.

Norma PN-EN 12828 wymaga termostatów na każdym odgałęzieniu. Ustaw 50°C max, by skalpowanie nie paliło rur. W praktyce – przepraszam, w obserwacjach – to przedłuża żywotność o dekadę.

Modernizacja starego schematu? Wymień na hybrydowy gaz-elektryczny, koszt 2 tys. zł. Natychmiastowa ciepła woda, zero stresu o gazie. To storytelling sukcesu: od zimnego kranu do relaksu.

Zawory i Armatura w Schemacie Instalacji

Zawory to strażnicy schematu. Kulowe odcinające, chromowane, DN15, cena 20 zł/szt. – po jednym na odgałęzieniu. Łatwe w obsłudze, ciśnienie do 10 bar. Armatura: baterie termostatyczne w łazienkach, oszczędzają 20% wody.

W schemacie umieść je w szafce technicznej 60x80 cm, blisko podłogi. Licznik wody zintegrowany z głównym zaworem, cyfrowy dla zdalnego odczytu – 300 zł. Reduktor ciśnienia na wejściu: ustawia 3 bary, chroni przed hukiem w rurach.

Analitycznie: bez zaworów naprawa to powódź. Wybierz motylkowe dla dużych przepływów, 50 zł/szt. W 2025 roku smart-zawory z app – koszt 100 zł, ale monitorują wycieki. To jak mieć hydraulika w kieszeni.

Montaż Zaworów

• Zakręć główny zawór przed instalacją.
• Użyj taśmy teflonowej na gwintach, 3-4 zwoje.
• Przetestuj szczelność pod 5 barami przez 30 min.
• Oznacz każdy zawór etykietą: "kuchnia", "łazienka".
• Dodaj zawór bezpieczeństwa na bojlerze, 7 bar.

W schemacie dla podgrzewacza – zawór mieszający, miesza zimną z ciepłą do 40°C. Koszt 50 zł, ale skalpy w kuchni to historia. To detale, które czynią dom przyjaznym.

Ochrona przed Zamarzaniem w Schemacie

Zima czai się na rury. Izolacja z pianki polietylenowej, grubość 13 mm, na wszystkich odcinkach zewnętrznych – koszt 2 zł/mb. W nieogrzewanych garażach schemat przewiduje grzałki elektryczne, 10 W/m, podłączone do termostatu 5°C.

W regionach z mrozami do -15°C stosuj rury z ochroną antyzamarzaniową: elastyczne osłonki z folii grzewczej. Koszt dla 20 m: 400 zł. Automatyczne systemy: sensor mrozu włącza obieg ciepłej wody, zapobiegając pęknięciom.

Krok po kroku: zacznij od trasowania rur wewnątrz ścian. W piwnicach – podwójna izolacja, 19 mm. Testy w komorach klimatycznych pokazują, że to wytrzymuje -25°C bez strat. Bezpieczeństwo to priorytet.

• Sprawdź trasę rur: unikaj zewnętrznych ścian bez izolacji.
• Instaluj maty grzewcze pod rurami w podłodze, 50 W/m².
• Użyj propylenu glikolu w obiegu cyrkulacyjnym, 20% mieszanki.
• Monitoruj temperaturę via termometry cyfrowe, 50 zł/szt.

Storytelling: w zeszłą zimę bez izolacji – rachunek za naprawę 2 tys. zł. Teraz? Spokój. Dla empatycznych dusz: chroń dom jak rodzinę. Humorystycznie: rury nie lubią mrozu, traktuj je jak gości z Alaski.

W nowszych schematach – rury zintegrowane z systemem alarmowym. Powiadomienie o spadku temperatury – app na telefon. Koszt 500 zł, ale zero niespodzianek. To przyszłość, dostępna dziś.

Podłączenia do Urządzeń w Schemacie Wodnym

Podłączenia to finał schematu. Umywalka: rury 12 mm, ciśnienie 2 bary, syfon 40 mm. Prysznic: 15 mm dopływ, odpływ 50 mm z syfonem automatycznym. Koszt armatury: 200-400 zł na punkt.

W kuchni – zmywarka podłącza się via szybkozłączkę, filtr na osad 100 mikronów. Schemat zapewnia 5 l/min przepływu. Dla pralki: zawór kulowy z wtyczką, by łatwo odciąć. Standard: 3/4 cala gwint.

Analiza: w domach z bidetem dodaj odgałęzienie 10 mm. Testuj ciśnienie aeratorami – oszczędza 30% wody. W 2025 roku bezprzewodowe podłączenia z sensorami – cena 150 zł, ale zero mokrych podłóg.

Podłączenie Krok po Kroku

• Wyprowadź rury z ukrycia: 50 cm elastycznego węża.
• Dopasuj średnicę: WC – 110 mm odpływ, bez dopływu.
• Zainstaluj syfony z pułapką wodną, 50 mm średnicy.
• Przetestuj: napełnij i sprawdź na przecieki.
• Dodaj filtr na bateriach, wymiana co rok.
• Integruj z bojlerem: termostat na 45°C.

Script dla wizualizacji kosztów podłączeń:

To kończy podłączenia – schemat gotowy do życia.

Pytania i odpowiedzi dotyczące schematu instalacji wodnej w domu

• Co obejmuje podstawowy schemat instalacji wodnej w domu jednorodzinnym?

  Podstawowy schemat instalacji wodnej obejmuje dopływ wody zimnej i ciepłej z sieci zewnętrznej lub studni głębinowej, rozdzielność na główne gałęzie do pomieszczeń takich jak kuchnia, łazienka i pralnia, a także powrót do kanalizacji. Kluczowe elementy to główny zawór, liczniki, zawory odcinające oraz punkty poboru wody przy urządzeniach sanitarnych, z uwzględnieniem izolacji rur i testów szczelności.

• Jakie materiały i rury są zalecane do instalacji wodnej w domu?

  Zalecane są rury z PE-X lub miedzi ze względu na ich odporność na korozję i bezpieczeństwo dla wody pitnej. Unikaj PVC do wody pitnej; preferuj połączenia zaciskowe dla łatwości montażu. Średnice rur powinny wynosić 15-20 mm dla głównych linii, a instalacja musi zapewniać minimalne ciśnienie 1,5 bara przy podłączeniach do umywalek, pryszniców i baterii.

• Jak zintegrować instalację ciepłej wody w schemacie domowym?

  Instalacja ciepłej wody wymaga bojlera lub podgrzewacza elektrycznego/gazowego, z obiegiem cyrkulacyjnym w większych domach dla stałego dostępu do ciepłej wody. Schemat obejmuje oddzielne gałęzie dla wody ciepłej, z zaworami odcinającymi i filtrami, a także ochronę przed zamarzaniem poprzez izolację rur w nieogrzewanych przestrzeniach, zwłaszcza w regionach o mroźnych zimach.

• Jakie normy i kroki planowania należy uwzględnić w schemacie instalacji wodnej?

  Instalacja musi spełniać normę PN-EN 806 i być wykonana przez certyfikowanego hydraulika, z testami szczelności pod ciśnieniem 10 bar. Planowanie zacznij od projektu w programie CAD, uwzględniając przyszłe rozbudowy, kanalizację z rurami PCV o średnicy 40-50 mm i spadkiem 1-2%, oraz średni koszt 5-10 tys. zł dla domu o powierzchni 100 m².
