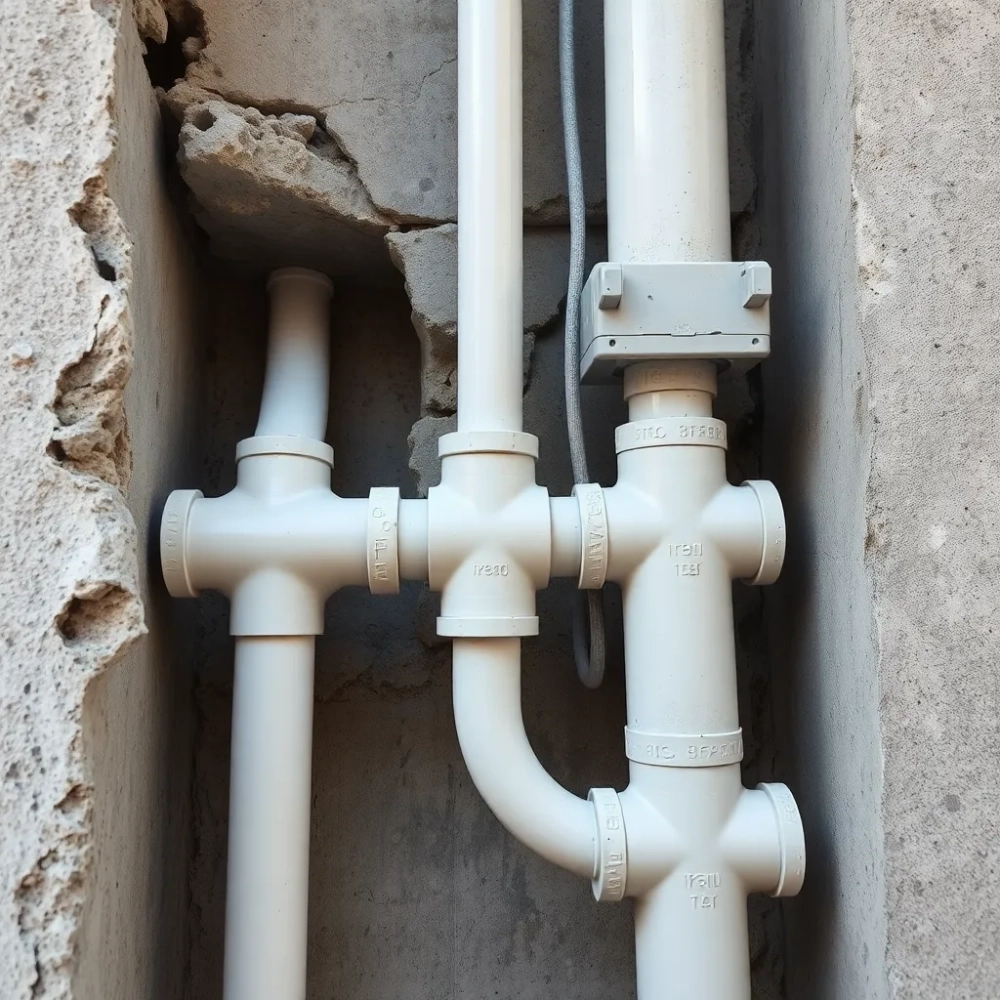

Instalacja wodna w ścianie nośnej

Decyzja o poprowadzeniu instalacji wodnej przez ścianę nośną potrafi przysporzyć nieprzespanych nocy każdemu, kto stanął przed tym wyzwaniem podczas remontu. W głowie kołacze się mnóstwo pytań czy naruszę strukturę budynku, ile centymetrów mogę wyciąć, czy inspektorat budowlany zakwestionuje moje rozwiązanie. Nie chcesz przecież drogo zapłacić za błąd, który ujawni się dopiero po latach ani tym bardziej narazić bezpieczeństwa domowników. Najważniejsze jest jedno przy odpowiedniej wiedzy i zachowaniu kilku podstawowych zasad, instalacja wodna w ścianie nośnej to zadanie wykonalne, pod warunkiem że podejdziesz do niego z szacunkiem dla fizyki konstrukcji.

• Dopuszczalne średnice rur w ścianie nośnej
• Głębokość i szerokość bruzdy pod rury wodociągowe
• Metody zachowania nośności ściany przy instalacji
• Izolacja i zabezpieczenie rur w bruździe
• Instalacja wodna w ścianie nośnej pytania i odpowiedzi

Dopuszczalne średnice rur w ścianie nośnej

Każdy otwór przebity w ścianie nośnej osłabia jej zdolność do przenoszenia obciążeń to fundamentalna zasada mechaniki konstrukcji, której nie można lekceważyć. Normy budowlane wprowadzają pojęcie tak zwanej reguły czterdziestu procent, która limituje łączne pole przekroju wszystkich penetracji do czterdziestu procent grubości ściany mierzonej prostopadle do kierunku działania sił. W praktyce oznacza to, że nawet jeśli pojedynczy otwór wydaje się niewielki, suma wszystkich ingerencji w danym fragmencie ściany nie może przekroczyć tej wartości, chyba że zastosujesz odpowiednie wzmocnienia kompensujące utratę nośności. Ta zasada obowiązuje w większości jurysdykcji, choć lokalne przepisy mogą wprowadzać ostrzejsze limity na przykład trzydzieści procent w niektórych regionach. Zanim przystąpisz do jakichkolwiek prac, koniecznie sprawdź obowiązującą cię normę w miejscowym wydziale architektury.

Średnica rury odpływowej pod zlewem dwukomorowym wymaga szczególnej uwagi, ponieważ standardowy odpływ PVC o średnicy półtora cala (czyli około trzydzieści osiem milimetrów) already narzuca minimalną wielkość otworu. Sam wymiar otworu zależy nie tylko od średnicy zewnętrznej rury, lecz także od grubości ścianki oraz luzów potrzebnych do prawidłowego osadzenia. Przy ścianie o grubości dwudziestu pięciu centymetrów czterdziestoprocentowy limit oznacza, że łączna szerokość wszystkich otworów w tym miejscu nie może przekroczyć dziesięciu centymetrów a więc teoretycznie zmieściłbyś tam jedną rurę odpływową. Problem pojawia się jednak, gdy instalacja wymaga dodatkowych podejść, na przykład dla zmywarki czy pralki, ponieważ wtedy łączny przekrój szybko zbliża się do granicy normy.

Rury wodociągowe do ciepłej i zimnej wody mają zazwyczaj mniejsze średnice niż podejścia kanalizacyjne, co teoretycznie ułatwia sprawę, ale nie zmniejsza konieczności zachowania odpowiednich odległości między nimi. W przypadku rur PE lub PEX o średnicy od szesnastu do dwudziestu pięciu milimetrów luz potrzebny na wykonanie bruzdy i jej późniejsze zaizolowanie może wymagać dodatkowych milimetrów z każdej strony. Fachowcy zalecają pozostawienie co najmniej dwóch centymetrów marginesu wokół rury na materiał izolacyjny oraz ewentualne przemieszczenia konstrukcyjne, które występują podczas użytkowania budynku. Taki zapas nie jest fanaberią, lecz wynika z fizyki pracy materiałów budowlanych pod wpływem zmian temperatury i wilgotności.

Zobacz Instalacja wodna cena robocizny

Przy planowaniu średnic warto uwzględnić również potrzeby przyszłe, nawet jeśli obecnie nie zamierzasz instalować dodatkowych punktów poboru wody. Warto zostawić rezerwę na wypadek rozbudowy systemu, ponieważ późniejsze przebijanie kolejnych otworów w ścianie nośnej może okazać się niemożliwe bez naruszenia reguły czterdziestu procent. Rozwiązaniem bywa wykonanie jednego większego otworu z myślą o przyszłych instalacjach niż kilku mniejszych, które sumują się do większego osłabienia. Inżynierowie konstrukcyjni często zalecają takie podejście przy modernizacji starszych budynków, gdzie planowana jest stopniowa wymiana instalacji.

Metalowe rury stalowe lub miedziane, choć rzadziej stosowane we współczesnych budynkach mieszkalnych, wymagają szczególnego podejścia ze względu na swoją sztywność i podatność na korozję w kontakcie z wilgocią zawartą w murze. Przy tego typu instalacjach konieczne jest zastosowanie tulei ochronnych, które izolują rurę od bezpośredniego kontaktu z materiałem ściany i umożliwiają swobodne przemieszczenia termiczne. Tuleja taka powinna wystawać co najmniej trzy centymetry poza obrys bruzdy z każdej strony, tworząc bufor chroniący przed naprężeniami przenoszonymi przez konstrukcję. Zaniedbanie tego detailu prowadzi do mikropęknięć w bruździe i w konsekwencji do przecieków, które ujawniają się często dopiero po latach użytkowania.

Głębokość i szerokość bruzdy pod rury wodociągowe

Wykonanie bruzdy pod instalację wodną w ścianie nośnej wymaga precyzyjnego określenia jej wymiarów, ponieważ zarówno zbyt płytkie, jak i zbyt głębokie wykucie stanowi zagrożenie dla integralności konstrukcji. Minimalna głębokość bruzdy musi zapewniać swobodne ułożenie rury wraz z izolacją oraz warstwą wyrównawczą, jednak nie może przekraczać bezpiecznej granicy naruszenia strefy dociskowej ściany. W ścianach murowanych z bloczków betonowych lub cegły pełnej generalną zasadą jest, że bruzda nie powinna sięgać głębiej niż do jednej trzeciej grubości ściany przy wymiarowaniu poziomym, a przy bruzdach pionowych nie głębiej niż do połowy grubości. Wyjątek stanowią ściany wykonane z elementów z otworami, gdzie bruzdy należy prowadzić wyłącznie wzdłuż spoin bez naruszania fragmentów pełnych.

Przeczytaj również o Protokół próby szczelności instalacji wodnej wewnętrznej

Szerokość bruzdy dyktowana jest przez średnicę rury, grubość materiału izolacyjnego oraz wymaganą warstwę tynku pokrywającego. Przy standardowej rurze wodociągowej PEX o średnicy osiemnastu milimetrów i izolacji z pianki polietylenowej grubości dziesięciu milimetrów minimalna szerokość bruzdy wynosi około pięćdziesięciu milimetrów. Warto jednak dodać kilka milimetrów zapasu na wyrównanie powierzchni przed tynkowaniem zazwyczaj rekomenduje się szerokość nie mniejszą niż sześćdziesiąt milimetrów dla tego typu instalacji. Zbyt wąska bruzda utrudnia prawidłowe ułożenie rury i uniemożliwia swobodne manewrowanie łącznikami podczas montażu.

Przy określaniu głębokości bruzdy należy wziąć pod uwagę również lokalizację ewentualnych zbrojeń lub prętów ankrowych obecnych w ścianie. W nowoczesnym budownictwie żelbetowym ściany nośne zawierają zazwyczaj zbrojenie rozdzielcze i konstrukcyjne, którego przebieg można zidentyfikować przy użyciu detektora zbrojenia przed przystąpieniem do wiercenia. Przypadkowe przecięcie pręta zbrojeniowego może prowadzić do katastrofalnych konsekwencji, włącznie z utratą nośności całego fragmentu ściany. Profesjonalni wykonawcy traktują lokalizację zbrojeń jako pierwszy i najważniejszy krok przed rozpoczęciem jakichkolwiek prac bruzdowych.

Technika wykonania bruzdy ma równie wielkie znaczenie jak jej wymiary geometryczne. Użycie narzędzi udarowych o zbyt dużej mocy powoduje mikropęknięcia rozchodzące się w materiale ściany poza obrys planowanego wyłomu. Zalecanym podejściem jest etapowe pogłębianie bruzdy przy użyciu narzędzi o progresywnie mniejszej sile udaru, zaczynając od delikatnego rębania i kończąc na precyzyjnym wykończeniu krawędzi dłutem ręcznym. Ta metoda minimalizuje strefę naprężeń wokół bruzdy i zapobiega powstawaniu ukrytych uszkodzeń, które mogłyby ujawnić się dopiero po latach pod wpływem obciążeń eksploatacyjnych.

Sprawdź Wymiana instalacji wodnej w bloku koszt

Po wykonaniu bruzdy jej krawędzie należy starannie zaoblić, eliminując ostre narożniki stanowiące koncentratory naprężeń. Zaokrąglenie promieniem co najmniej pięciu milimetrów zmniejsza ryzyko pękania tynku w tym miejscu i umożliwia równomierne rozłożenie naprężeń na większą powierzchnię. W przypadku ścian z betonu komórkowego, gdzie materiał sam w sobie jest stosunkowo kruchy, stosuje się specjalne frezy do wykańczania bruzd, które gwarantują idealnie gładkie powierzchnie bez mikropęknięć. Każda, nawet najmniejsza szczelina pozostawiona w bruździe może z czasem zamienić się w drogę penetracji wilgoci, co w przypadku rur wodociągowych stanowi poważne zagrożenie dla trwałości całej instalacji.

Metody zachowania nośności ściany przy instalacji

Gdy obliczenia wykażą, że planowana instalacja przekracza dopuszczalny próg czterdziestu procent, konieczne staje się zastosowanie rozwiązań konstrukcyjnych przywracających utraconą nośność ściany. Najpopularniejszą metodą jest dodanie słupków stalowych lub drewnianych usytuowanych bezpośrednio obok otworu, które przejmują część obciążenia omijając osłabiony fragment. Mechanizm działania polega na tym, że nowy element nośny tworzy alternatywną ścieżkę dla sił, kierując je wokół penetracji zamiast przez osłabiony przekrój. Izolacja akustyczna i termiczna wzdłuż nowych słupków nie może blokować tego transferu obciążeń, dlatego materiały izolacyjne należy aplikować z zachowaniem szczelin dylatacyjnych.

Stalowe tuleje ochronne lub płyty rozdzielające montowane wokół otworu spełniają podwójną funkcję chronią rurę przed bezpośrednim naciskiem konstrukcji i rozprowadzają koncentrację naprężeń na większą powierzchnię ściany. Tuleja stalowa o grubości minimum trzech milimetrów i długości przekraczającej grubość ściany działa jak koszulkowy element wzmacniający, który przejmuje część obciążenia ściskającego działającego na ścianę. W praktyce oznacza to, że nawet przy bezpośrednim kontakcie rury z konstrukcją ryzyko jej zgniatania lub odkształcania maleje wielokrotnie w porównaniu do sytuacji, gdy rura leży luzem w bruździe.

Dokładne obliczenia redystrybucji obciążeń stanowią warunek konieczny każdego wzmocnienia nie wystarczy intuicyjne przekonanie, że dodatkowy słupek na pewno pomoże. Kwalifikowany inżynier konstrukcji musi sprawdzić, czy zredukowany przekrój ściany nadal jest w stanie przenosić obciążenia użytkowe, własne, wiatrowe i sejsmiczne obowiązujące dla danego budynku. Dokumentacja z takich obliczeń przyda się nie tylko podczas odbioru budowlanego, lecz także w przyszłości, gdyby kolejny właściciel chciał przeprowadzać kolejne modyfikacje instalacji. Brak takiej dokumentacji może skutkować koniecznością kosztownych ekspertyz technicznych lub nawet nakazem przywrócenia stanu pierwotnego.

Alternatywą dla wzmocnień miejscowych jest zmiana trasy instalacji tak, aby omijała strefy krytyczne ściany nośnej. Prowadzenie rur wodociągowych przez przegrodę działową, która nie przenosi obciążeń konstrukcyjnych, eliminuje problem w całości. Czasem możliwe jest przesunięcie punktu poboru wody zaledwie o kilka centymetrów, co pozwala wyprowadzić podejście przez fragment ściany o mniejszym znaczeniu konstrukcyjnym. Warto przed podjęciem decyzji o wzmocnieniach przeanalizować, czy taka zmiana trasy nie będzie wiązała się z nadmiernym wydłużeniem instalacji i spadkiem ciśnienia w punktach poboru.

Wybór metody wzmacniania zależy od wielu czynników grubości i materiału ściany, wielkości i kształtu otworu, dostępności materiałów oraz preferencji estetycznych. Stalowe kątowniki montowane po obu stronach ściany sprawdzają się przy otworach poziomych, podczas gdy pionowe bruzdy często wzmacnia się poprzez dobetonowanie fragmentu ściany wzmocnionego siatką zbrojeniową. Każde z tych rozwiązań wymaga precyzyjnego wykonania i odpowiedniego zakotwienia w istniejącej konstrukcji, co oznacza konieczność wiercenia otworów pod kotwy chemiczne lub mechaniczne. Profesjonalni wykonawcy dysponują sprzętem do kontrolowanego wiercenia, które minimalizuje ryzyko pęknięć w miejscach kotwienia.

Izolacja i zabezpieczenie rur w bruździe

Poprawnie wykonana izolacja rur wodociągowych w bruździe ściennej chroni przed trzema głównymi zagrożeniami stratami ciepła, skraplaniem się pary wodnej oraz przenoszeniem hałasu. Rura ciepłej wody użytkowej pozbawiona izolacji oddaje ciepło do otaczającego muru, co obniża komfort użytkowania i zwiększa rachunki za energię a przy okazji podgrzewa fragment ściany, sprzyjając rozwojowi pleśni po jej chłodniejszej stronie. Pianka polietylenowa lub elastomeryczna nakładana bezpośrednio na rurę eliminuje ten problem, tworząc barierę termiczną o współczynniku lambda rzędu 0,034 wata na metr-kelwin, co przy grubości dziesięciu milimetrów redukuje straty ciepła o ponad osiemdziesiąt procent w porównaniu do rury nagiej.

Rura zimnej wody narażona jest z kolei na skraplanie się wilgoci z powietrza otaczającego bruzdę, szczególnie w sezonie letnim gdy różnica temperatur między wodą a ścianą jest największa. Wilgoć gromadząca się wokół rury stopniowo niszczy zarówno materiał izolacyjny, jak i tynk pokrywający bruzdę, prowadząc do odspajania się warstw i powstawania nieestetycznych przebarwień na elewacji. Otulina z pianki zamkniętokomórkowej o grubości co najmniej trzynastu milimetrów skutecznie zapobiega temu zjawisku, utrzymując powierzchnię rury powyżej punktu rosy nawet przy ekstremalnych warunkach zewnętrznych. W łazienkach, gdzie wilgotność powietrza regularnie przekracza siedemdziesiąt procent, warto rozważyć dodatkową warstwę folii aluminiowej jako bariery dyfuzyjnej.

Ochrona przed hałasem przenoszonym przez konstrukcję budynku to aspekt często pomijany, a tymczasem instalacja wodna może być źródłem uciążliwych dźwięków od kapania po głośne szumy przy spłukiwaniu. Elastyczne mocowania rury w bruździe, stosowane w odstępach nie większych niż sześćdziesiąt centymetrów, izolują drgania mechaniczne przenoszone przez sztywne połączenie rura-ściana. Specjalne obejmy wibroizolacyjne wyposażone w wkładki gumowe absorbują drgania u ich źródła, zanim zdążą się rozpropagować przez konstrukcję. W budynkach wielorodzinnych, gdzie norma PN-B-02151-4 dopuszcza maksymalny poziom hałasu instalacyjnego na poziomie trzydziestu decybeli, takie rozwiązanie może być wręcz wymagane przez lokalne przepisy.

Po ułożeniu rury i zamocowaniu izolacji bruzdę należy zamknąć w sposób umożliwiający swobodne ruchy termiczne instalacji bez transmisji naprężeń na ścianę. Tynk cementowo-wapienny nakładany bezpośrednio na rurę jest rozwiązaniem najtańszym, lecz najmniej trwałym, ponieważ różnice rozszerzalności termicznej rury i tynku prowadzą do pękania. Lepszym rozwiązaniem jest wypełnienie bruzdy elastycznym uszczelniaczem poliuretanowym na głębokość około jednego centymetra, a dopiero na to naniesienie warstwy tynku. Ta dylatacja kompensuje ruchy rury i zapobiega koncentracji naprężeń na granicy dwóch materiałów. Na etapie wykańczania warto pozostawić w widocznym miejscu niewielki rewizyjny fragment tynku choćby o wymiarach dziesięć na dziesięć centymetrów który umożliwi ewentualną inspekcję instalacji bez skuwania całej powierzchni.

Integracja instalacji wodnej z innymi systemami budynku, takimi jak centralne ogrzewanie czy wentilacja, wymaga koordynacji na etapie projektowym. Przejścia przez izolację termiczną ściany muszą zachować ciągłość bariery chroniącej przed utratą ciepła, co oznacza stosowanie specjalnych mankietów uszczelniających w miejscach, gdzie rury przebijają przez warstwę ocieplenia. W budynkach energooszczędnych, gdzie współczynnik przenikania ciepła U dla ścian zewnętrznych nie może przekraczać wartości 0,2 wata na metr kwadratowy-kelwin, każde przebicie izolacji wymaga zastosowania skrzynki izolacyjnej wokół przejścia, która eliminuje mostek termiczny. Szczególną uwagę należy poświęcić strefie przyokiennej, gdzie instalacja wodna często prowadzona jest w sąsiedztwie ramy okiennej mostki termiczne w tym miejscu mogą prowadzić do wykraplania się wilgoci na szybie.

Jako element związany z wykończeniem mieszkania, instalacja wodna w ścianie nośnej wymaga przemyślanej strategii wykończenia powierzchni. Tynk gipsowy nakładany na bruzdę po uprzednim zagruntowaniu preparatem poprawiającym przyczepność zapewnia gładkie przejście między wypełnieniem a resztą ściany. Przy grubszych warstwach wypełnienia, gdy różnica poziomów przekracza pięć milimetrów, zaleca się zastosowanie siatki z włókna szklanego wtapianej w zaprawę klejową, co zapobiega późniejszemu spękaniu na granicy materiałów. Malowanie ściany po uprzednim szpachlowaniu i gruntowaniu finalizuje proces, czyniąc instalację niewidoczną dla użytkowników, lecz w pełni funkcjonalną i bezpieczną przez dekady użytkowania. Więcej na temat wykończenia mieszkania znajdziesz pod adresem jaka-posciel.
