Schemat instalacji wodnej łazienki: przewodnik krok po kroku

Redakcja 2025-05-28 15:35 / Aktualizacja: 2026-03-06 03:45:08 | Udostępnij:

Remont łazienki bez schematu instalacji wodnej to jak jazda na rowerze z zamkniętymi oczami - niby dasz radę, ale ryzyko katastrofy jest ogromne. Wyobraź sobie, że zamiast relaksu pod prysznicem masz niespodziewaną powódź, bo rury zimnej i ciepłej wody się pokrywają albo zawór odcinający jest w złym miejscu. W tym artykule rozłożymy na części pierwsze kluczowe elementy takiego schematu, normy, które musisz znać, spadki rur i punkty pomiaru, a na koniec podpowiemy, jak go zamówić u fachowca, żeby uniknąć wpadek. Dzięki temu ogarniesz układ od głównego przewodu przez rozdzielacz do umywalki, prysznica czy pralki, z ciepłą wodą poniżej zimnej w bruzdach ścian i ergonomicznym rozmieszczeniem punktów poboru.

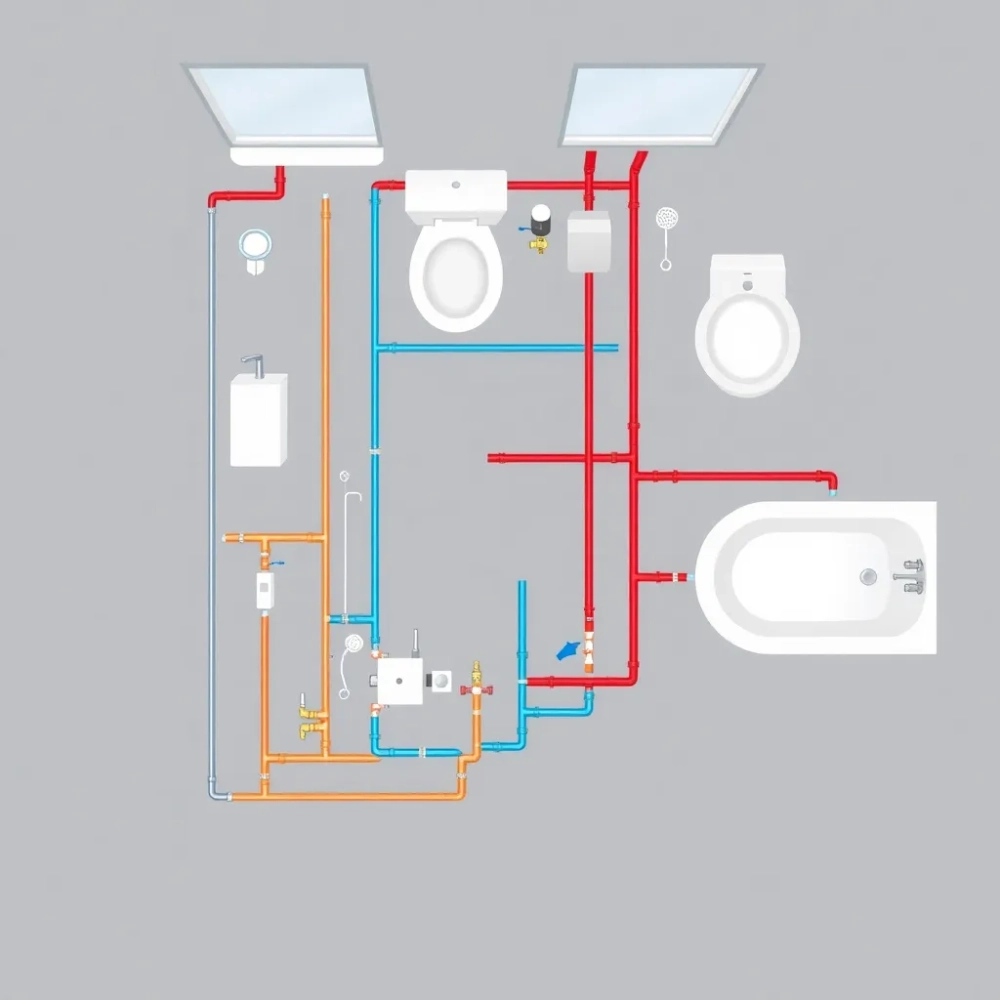

Schemat instalacji wodnej łazienki

Elementy schematu instalacji wodnej

Schemat instalacji wodnej w łazience to graficzny plan układu rur doprowadzających zimną i ciepłą wodę do umywalki, prysznica, bidetu i WC. Pokazuje dokładnie, skąd woda leci z głównego przewodu i dokąd trafia do każdego urządzenia, unikając chaotycznych połączeń. Kluczowe elementy to główne przyłącza wejściowe, rozdzielacze rozdzielające strumień na gałęzie oraz zawory odcinające przy każdym punkcie poboru. Syfony pod umywalką czy bidetem blokują zapachy z kanalizacji, a ich pozycja jest zaznaczona precyzyjnie. Ergonomia każe układać rury ciepłej wody poniżej zimnej w bruzdach ścian, co ułatwia montaż i minimalizuje kolizje z instalacjami elektrycznymi czy gazowymi.

Rozdzielacz pełni rolę dystrybutora - od niego biegną niezależne gałęzie do prysznica, pralki i umywalki, z zaworami kątowymi dla łatwego dostępu. W schemacie zaznacza się też punkty podłączenia odpływów, z uwzględnieniem średnic rur odpływowych. Całość rysowana jest w perspektywie ściany, pokazując głębokość bruzd na 6-8 cm, by zmieścić izolację termiczną. To pozwala hydraulikowi wyciąć rowki bez niszczenia struktury nośnej. Bez takiego planu remont zamienia się w improwizację, z ryzykiem zalania podłogi.

Typowe punkty poboru w łazience

Zobacz także: Instalacja Wodna w Kamperze: Schemat i Porady 2025

  • Umywalka: zimna i ciepła woda na wysokości 90-100 cm, odpływ z syfonem butelkowym.
  • Prysznic: rury w podłodze lub ścianie, z termostatem dla stabilnej temperatury.
  • Pralka: osobny odpływ i przyłącza na 60 cm, z zaworem bezpieczeństwa.
  • Bidet i WC: bidet z ciepłą wodą, WC tylko zimna do spłuczki.

W ten sposób schemat zapewnia płynny przepływ i łatwy serwis, dając ulgę po stresującym remoncie.

Normy PN w schemacie wodnym łazienki

Instalacja musi spełniać normę PN-92/B-01706, która dyktuje użycie rur miedzianych, PEX lub wielowarstwowych o średnicy minimum 12-16 mm dla zimnej i ciepłej wody. Te materiały gwarantują szczelność i odporność na ciśnienie, chroniąc przed przeciekami po roku użytkowania. Schemat uwzględnia ich rozmieszczenie, z izolacją na rurach ciepłej wody, by uniknąć kondensacji. Normy zabraniają tanich podróbek z marketu, bo te pękają pod wpływem kamienia. Dzięki temu twoja łazienka wytrzyma dekady bez awarii.

W schemacie średnice rosną przy bojlerze do 20 mm, a potem zwężają się do urządzeń. PEX jest elastyczny, idealny do bruzd, miedziane - trwałe, ale droższe. Wielowarstwowe łączą zalety obu, z warstwą antydyfuzyjną. Norma wymaga też atestów PZH na kontakt z wodą pitną.

Zobacz także: Schemat Instalacji Wodnej w Domu 2025 – Kompleksowy Przewodnik

Wykres pokazuje, dlaczego wybór zależy od budżetu - miedziane płacisz raz, ale PEX oszczędza na starcie.

Spadki rur w schemacie instalacji

Schemat uwzględnia spadek rur odpływowych minimum 1-2% na metr, co zapobiega stagnacji wody i zatorom. Dla umywalki spadek od syfonu do studzienki kanalizacyjnej wynosi 2 cm na metr biegu. Odległości między przyłączami ciepłej i zimnej wody to standardowo 20 cm, ułatwiając montaż baterii bez kombinowania. W bruzdach ściennych rury układa się poziomo, z ciepłą niżej dla ergonomii. Zły spadek to recepta na zapchane rury - woda stoi jak w jeziorze.

Zobacz także: PEX Schemat Instalacji Wodnej 2025 – Poradnik

Obliczanie spadku krok po kroku

  • Zmierz długość rury odpływowej, np. 3 m.
  • Pomnóż przez 1,5% (0,015): 3 x 0,015 = 4,5 cm spadku.
  • Zaznacz na schemacie od najwyższego punktu syfonu.
  • Sprawdź kolizje z innymi instalacjami.

Taki detal oszczędza nerwy podczas eksploatacji, dając pewność, że woda odpływa bez problemu.

Zobacz także: Instalacja Wodna w Domu: Kompletny Schemat 2025

W pralce czy prysznicu spadek jest głębszy, do 3%, bo tam więcej ścieków. Schemat pokazuje to w rzucie, z wymiarami precyzyjnymi do milimetra.

Punkty pomiaru w schemacie wodnym

W schemacie zaznacza się punkty pomiaru ciśnienia, minimum 0,3 MPa na wyjściu z rozdzielacza. To decyduje, czy prysznic laje mocno czy kapie słabo - za niskie ciśnienie wymaga pompy. Filtracja wody przed urządzeniami chroni przed kamieniem, z siatką 100 mikronów przy bojlerze. Bez filtrów hydraulik wraca na gwarancję po pół roku. Punkty pomiaru to te same miejsca co zawory, dla łatwego testu.

Schemat wskazuje lokalizacje manometrów lub reduktorów ciśnienia, jeśli sieć wodociągowa ma skoki. Dla pralki ciśnienie 0,4 MPa minimalne, by wirówka działała. Filtry z magnetytem na ciepłej wodzie zapobiegają osadom w termostacie.

Zobacz także: Schemat instalacji wodnej w domku letniskowym

Standardowe wartości ciśnienia

  • Zimna woda: 0,3-0,5 MPa.
  • Ciepła woda: 0,2-0,4 MPa.
  • Odpływ: brak ciśnienia, tylko grawitacja.

Dzięki temu unikniesz frustracji z słabym strumieniem po remoncie.

Bezpieczeństwo schematu wodociągowego

Dla bezpieczeństwa schemat zawiera zawory zwrotne zapobiegające cofaniu wody z kanalizacji do instalacji pitnej. Grupy bezpieczeństwa przy bojlerze chronią przed przegrzaniem i eksplozją kotła. W starszych blokach to kluczowe, bo ciśnienie skacze. Zawory z termostatem odcinają dopływ przy 95°C. Schemat pokazuje ich montaż blisko źródła ciepła.

Zawory główne odcinające całą łazienkę ratują przed powodzią przy awarii. W bruzdach unika się skrzyżowań z kablami elektrycznymi - minimum 20 cm odstępu. To detale ratujące dom.

A jeśli dbasz o czystość poza łazienką, sprawdź https://i-elewacja.pl w temacie "Mycie Elewacji" - woda to podstawa wszędzie.

Legenda i skala schematu rur

Schemat rysuje się w skali 1:50, co pozwala zmieścić całą łazienkę na A3 bez ścisku. Legenda symboli wyjaśnia: kółko z krzyżykiem to zawór, gruba kreska - rura główna, cienka - gałąź. Nie musisz być inżynierem, by odczytać - legenda na dole ułatwia. Skala pokazuje realne odległości, np. 1 cm na papierze to 50 cm w rzeczywistości.

W rzucie ściennym pionowe linie to bruzdy, poziome - rury w suficie. Symbole syfonów jak litery S, rozdzielaczy jak rozgałęzienia drzewa. To upraszcza weryfikację pracy hydraulika.

Z legendą sprawdzisz, czy wszystko gra, dając spokój ducha.

Jak zamówić schemat instalacji wodnej

Przed montażem umów wizytę osobistą w serwisie hydraulicznym, by dostosować schemat do twojej łazienki - fachowiec zmierzy wymiary i ukryte rury na żywo. To buduje zaufanie i unika poprawek po fakcie. Koszt instalacji wg schematu to 200-500 zł/m², zależnie od materiałów i dostępności - PEX tańszy, miedziane trwalsze.

Po instalacji przetestuj: napełnij system, sprawdź szczelność i ciśnienie przez 24 godziny. Mokra podłoga po nocy sygnalizuje błąd - lepiej złapać teraz niż po glazurze. Fachowiec z wizyty podpisze schemat jako as-built.

Z doświadczeniem wiem, że osobista wizyta po umówieniu to klucz do bezproblemowego remontu - ulga po pierwszym teście jest bezcenna.
