Zestaw do próby szczelności instalacji wodnej – przewodnik

Redakcja 2025-05-29 05:04 / Aktualizacja: 2026-03-28 01:04:11 | Udostępnij:

Przeglądasz właśnie swoją nowo zamontowaną instalację i nachodzi Cię ta nieprzyjemna myśl: a co jeśli gdzieś jest mikroskopijne przeciek, który ujawni się dopiero po zamknięciu ścian? Nie jesteś w tym odosobniony setki instalatorów i inwestorów stają przed tym samym dylematem każdego dnia. Chodzi o ciszę przed burzą: teoretycznie wszystko wygląda dobrze, ale brak konkretnego dowodu na szczelność sprawia, że sen nie jest spokojny. Tutaj wkracza element, który potrafi rozwiać wątpliwości w kilka minut zestaw do próby szczelności instalacji wodnej, czyli precyzyjne narzędzie, które mierzy ciśnienie w rurach z dokładnością do setnych części bara i jednoznacznie odpowiada na pytanie, czy instalacja wytrzyma dekady bezawaryjnej pracy.

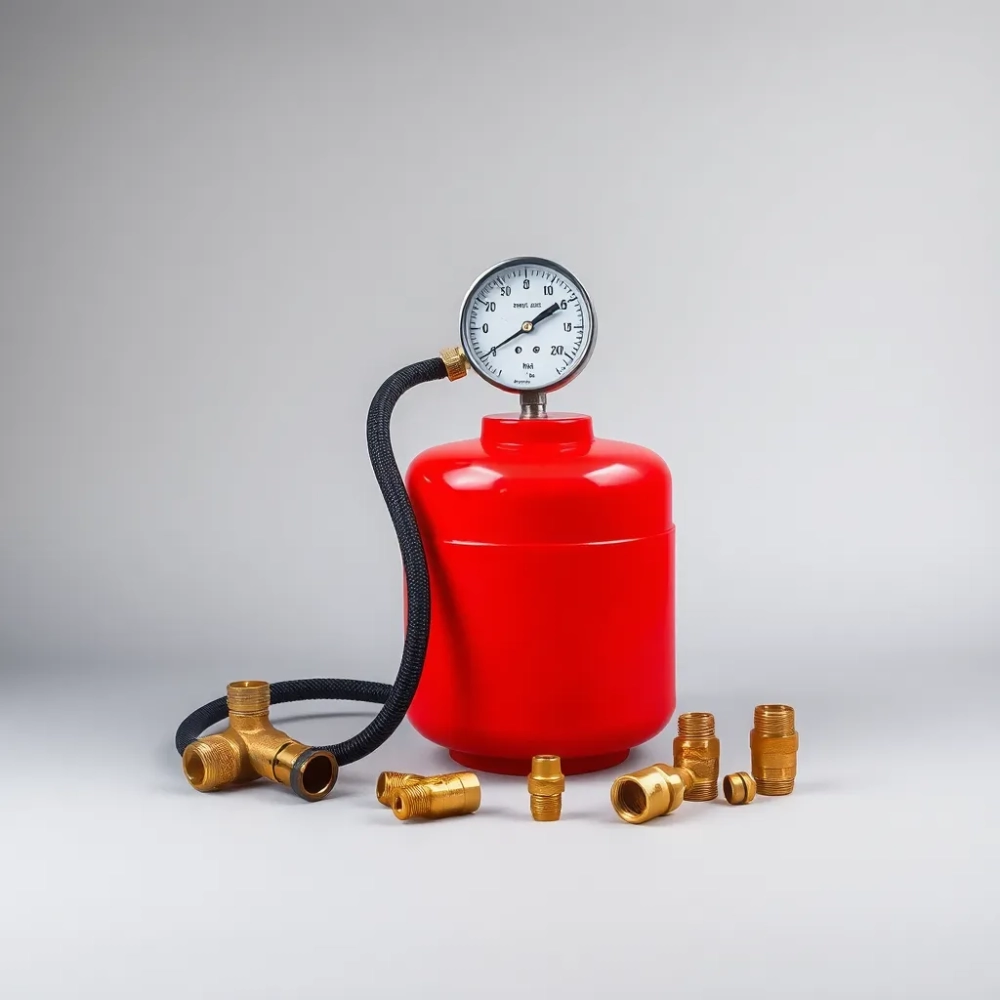

Zestaw do próby szczelności instalacji wodnej

Skład zestawu do próby szczelności instalacji wodnej

Każdy profesjonalny zestaw do próby szczelności instalacji wodnej składa się z kilku kluczowych elementów, które współpracują ze sobą niczym precyzyjny mechanizm zegarkowy. Podstawą jest oczywiście pompa ciśnieniowa najczęściej ręczna, wyposażona w ergonomiczny uchwyt pozwalający na płynne zwiększanie ciśnienia bez gwałtownych skoków, które mogłyby zafałszować pomiar. W zestawach bardziej zaawansowanych spotyka się również pompy elektryczne, które automatycznie utrzymują zadane ciśnienie przez określony czas, eliminując czynnik ludzki z równania. Warto zwrócić uwagę na materiał, z jakiego wykonana jest pompa stal nierdzewna lub wysokiej jakości mosiądz gwarantują odporność na korozję, co jest kluczowe przy pracy w wilgotnym środowisku.

Serce każdego zestawu stanowi jednak manometr precyzyjny przyrząd pomiarowy, który wskazuje aktualne ciśnienie panujące w badanym odcinku instalacji. Klasyczne manometry tarczowe oferują odczyt z dokładnością do 0,1 bara, podczas gdy wersje cyfrowe potrafią mierzyć z rozdzielczością 0,01 bara. Różnica jest fundamentalna przy wykrywaniu mikroskopijnych nieszczelności im wyższa czułość przyrządu, tym wcześniej ujawni się nawet minimalny spadek ciśnienia świadczący o przecieku. Manometr powinien być skalibrowany i sprawdzony certyfikatem, co potwierdza jego dokładność w całym zakresie pomiarowym.

Trzecim filarem zestawu są złączki i adaptery umożliwiające podłączenie pompy do różnych typów instalacji. Średnice gwintów wahają się od 1/2 cala do 2 cali, a zestawy profesjonalne zawierają przejściówki pokrywające praktycznie wszystkie spotykane na rynku instalacje wodne od tradycyjnych rur stalowych, przez rury PEX i PP, aż po nowoczesne systemy wielowarstwowe. Złączki muszą być wykonane z materiałów odpornych na wysokie ciśnienie i działanie wody, a ich uszczelnienie powinno być mechanical opcjonalnie z dodatkowym podparciem taśmy teflonowej lub specjalistycznego środka uszczelniającego.

Zobacz także Zestaw do próby szczelności instalacji wodnej powietrzem

Uzupełnieniem zestawu są elementy pomocnicze: elastyczny wąż ciśnieniowy o długości minimum 1,5 metra (dłuższy wąż utrudnia manewrowanie, krótszy ogranicza zasięg), zawór bezpieczeństwa chroniący przed przekroczeniem dopuszczalnego ciśnienia, oraz w przypadku zestawów rozbudowanych czujnik ciśnienia z funkcją rejestracji danych. Niektóre zestawy zawierają również próbnik pH wody czy miernik temperatury, co pozwala na kompleksową ocenę stanu instalacji wodnej, a nie tylko szczelności.

Warto zwrócić uwagę na obecność torby transportowej lub skrzynki z wyprofilowanymi wnękami profesjonalny sprzęt wymaga odpowiedniego przechowywania, a wstrząsy i uderzenia mogą roz kalibrację manometru. Wnęki powinny być dopasowane do kształtu każdego elementu, aby podczas transportu nic się nie przemieszczało i nie obijało o sąsiednie komponenty.

Na co zwrócić uwagę przy zakupie: Pełny zestaw do próby szczelności instalacji wodnej powinien zawierać minimum pompę, manometr, komplet złączek (minimum 5 sztuk różnych rozmiarów), wąż ciśnieniowy oraz instrukcję obsługi z tabelami ciśnień próbnych dla różnych materiałów rur. Brak któregokolwiek z tych elementów oznacza konieczność dokupowania akcesoriów co często okazuje się droższe niż zakup kompletnego zestawu od samego początku.

Dobór zestawu do próby szczelności instalacji wodnej

Wybór odpowiedniego zestawu do próby szczelności instalacji wodnej zależy przede wszystkim od rodzaju instalacji, z którą pracujesz na co dzień. Inne wymagania stawia instalacja wodociągowa w domu jednorodzinnym, inne rozległa sieć ciepłownicza w budynku wielorodzinnym, a jeszcze inne instalacja przemysłowa w hali produkcyjnej. Podstawowa różnica tkwi w zakresie ciśnienia roboczego, jakiemu poddawany będzie sprzęt. Instalacje domowe zazwyczaj pracują przy ciśnieniu do 6 barów, natomiast instalacje przemysłowe mogą wymagać testów przy 25 barach, a nawet więcej.

Przy doborze zestawu kluczowy jest rodzaj rur wchodzących w skład instalacji. Rury PEX i PP mają inną charakterystykę rozszerzalności termicznej niż rury stalowe pod wpływem wzrostu temperatury potrafią się wydłużać nawet o 0,15 mm na metr bieżący na każdy stopień Celsjusza. Zestaw do próby szczelności instalacji wodnej musi uwzględniać ten parametr: ciśnienie próbne dla rur PEX przy temperaturze 20°C będzie inne niż przy 60°C. Profesjonalny zestaw powinien zawierać tabele pozwalające przeliczyć ciśnienie próbne na warunki rzeczywiste panujące w instalacji.

Częstotliwość użytkowania to kolejny czynnik determinujący wybór. Jeśli planujesz przeprowadzać próby szczelności sporadycznie przy okazji jednego, dwóch projektów rocznie wystarczy zestaw podstawowy z ręczną pompą tłokową i analogowym manometrem. Tego typu urządzenia kosztują od kilkuset do tysiąca złotych i oferują wszystkie niezbędne funkcje dla amatora czy majsterkowicza. Profesjonalny instalator wykonujący dziesiątki prób miesięcznie powinien zainwestować w zestaw z pompą elektryczną, cyfrowym manometrem i funkcją zapisu danych koszt takiego zestawu to wydatek rzędu 2000-5000 złotych.

Mobilność zestawu ma znaczenie, gdy pracujesz w różnych lokalizacjach. Kompaktowe wymiary i masa poniżej 3 kilogramów sprawiają, że zestaw łatwo zmieści się do bagażnika samochodu i bez problemu dotrzesz z nim na górną kondygnację budynku bez windy. Cięższe zestawy z metalowymi pompami i dużymi manometrami oferują lepszą precyzję, ale ich transport bywa kłopotliwy szczególnie na strychy czy do piwnic, gdzie trzeba się zmieścić z wąskimi otworami.

Warto również rozważyć dostępność części zamiennych i serwisu. Manometr, jako element, z czasem może wymagać rekalibracji producenci oferujący autoryzowany serwis w Polsce to gwarancja szybkiej naprawy bez konieczności wysyłania sprzętu za granicę. Węże ciśnieniowe, uszczelki i złączki to elementy eksploatacyjne zużywające się z czasem ich dostępność w regularnej sprzedaży to podstawa ciągłości pracy.

Praktyczna wskazówka: Przed zakupem zestawu sprawdź, czy producent udostępnia tabele ciśnień próbnych dla najpopularniejszych materiałów rur (stal, PEX, PP, PE, wielowarstwowe). Brak takiej dokumentacji to sygnał, że producent nie do końca rozumie specyfikę prób szczelności instalacji wodnych lub celowo pomija kluczowe informacje techniczne.

Procedura próby szczelności instalacji wodnej

Próba szczelności instalacji wodnej to nie jest magiczny rytuał to precyzyjny proces oparty na fizyce gazów i właściwościach materiałów. Zanim przyrządy zaczną pracę, należy upewnić się, że instalacja jest w pełni zamontowana, a wszystkie połączenia gwintowane lub klejone zostały wykonane zgodnie ze sztuką. Chodzi o to, aby wykluczyć oczywiste błędy wykonawcze niedokręcone nakrętki, brak uszczelek, zbyt krótkie wciskane rury do kształtek zanim zaczniemy szukać subtelniejszych problemów. Instalacja powinna być wypełniona wodą i odpowietrzona, co oznacza usunięcie całego powietrza z najwyższych punktów obiegu.

Pierwszym krokiem właściwej próby jest ustalenie ciśnienia próbnego. Normy budowlane i sanitarne podają konkretne wartości: ciśnienie próbne powinno wynosić 1,5 raza wartość maksymalnego ciśnienia roboczego instalacji, przy czym nie może być niższe niż ciśnienie określone przez producenta rur. Dla typowej instalacji domowej o ciśnieniu roboczym 4 bary, ciśnienie próbne wyniesie 6 barów. Dla instalacji przemysłowych pracujących przy 10 barach, próbne ciśnienie może sięgać 15 barów. To właśnie tutaj przydaje się manometr wysokiej jakości niedokładny przyrząd może pokazywać 6 barów, podczas gdy faktycznie mamy 5,5 bara, co zmniejsza wartość diagnostyczną całego testu.

Po ustaleniu ciśnienia następuje faza stabilizacji czas, w którym instalacja poddawana jest ciśnieniu próbnemu bez żadnej interwencji. Standardowo trwa ona od 10 do 30 minut, w zależności od długości instalacji i rodzaju rur. W tym czasie temperatura wody i otoczenia stabilizuje się, a ewentualne mikroskopijne odkształcenia ścianek rur pod wpływem ciśnienia ulegają wyrównaniu. Obserwacja manometru w tej fazie powinna wykazać stałe ciśnienie każdy spadek, nawet minimalny, świadczy o nieszczelności gdzieś w systemie.

Kolejnym etapem jest monitorowanie spadku ciśnienia przez określony czas zazwyczaj 1-4 godziny, choć w niektórych normach spotyka się wymóg nawet 24-godzinnej obserwacji. Dopuszczalny spadek ciśnienia jest ściśle określony i zależy od objętości instalacji. Dla małych instalacji (poniżej 100 litrów) spadek nie powinien przekraczać 0,2 bara w ciągu godziny. Dla dużych instalacji oblicza się go procentowo w stosunku do objętości wody w systemie. Spadek ciśnienia nieoznaczający nieszczelności może być spowodowany rozszerzalnością termiczną wody stąd znaczenie prowadzenia próby w stabilnych warunkach temperaturowych.

Gdy próba zakończy się sukcesem, konieczne jest stopniowe odbarczanie instalacji. Gwałtowne obniżenie ciśnienia może spowodować uderzenie hydrauliczne (water hammer), które uszkodzi zawory, pompy czy połączenia. Zawory odpowietrzające powinny być otwierane jako pierwsze, a ciśnienie redukowane stopniowo, najlepiej z prędkością nie większą niż 1 bar na minutę. Po zakończeniu próby warto spisać wyniki w protokole data, godzina, ciśnienie początkowe i końcowe, temperatura, obserwacje co stanowi dokumentację techniczną przydatną przy ewentualnych reklamacjach.

W przypadku stwierdzenia nieszczelności lokalizacja przecieku wymaga systematycznego podejścia. Najpierw sprawdza się wzrokowo wszystkie połączenia widoczne gołym okiem ślady wilgoci, krople, rdzawe zacieki. Następnie bada się połączenia gwintowane za pomocą papieru absorpcyjnego lub detektora przecieków w postaci pianki. Przy instalacjach zabudowanych konieczne może być użycie kamery termowizyjnej lub akustycznego wykrywacza przecieków ale to już temat na osobny artykuł.

Ważne: Nigdy nie przeprowadzaj próby szczelności instalacji wodnej przy ciśnieniu wyższym niż określone przez producenta rur. Przekroczenie tego limitu może spowodować nieodwracalne uszkodzenia mechaniczne pęknięcia, odkształcenia, osłabienie połączeń które nie ujawnią się natychmiast, ale dadzą o sobie znać po latach eksploatacji.

Konserwacja zestawu do próby szczelności instalacji wodnej

Długa żywotność zestawu do próby szczelności instalacji wodnej zależy od regularnej konserwacji, która nie jest skomplikowana, ale wymaga systematyczności. Po każdym użyciu należy przepłukać wąż ciśnieniowy czystą wodą, aby usunąć pozostałości mineralne szczególnie istotne przy pracy z twardą wodą wapniową. Osady wapienne w wężu obniżają jego elastyczność i mogą prowadzić do pęknięć lub przecieków w najmniej oczekiwanym momencie. Wystarczy przepuścić przez wąż kilka litrów wody, a następnie przedmuchać go sprężonym powietrzem, aby usunąć wilgoć.

Manometr to najbardziej wrażliwy element zestawu i wymaga szczególnej troski. Przechowywanie powinno odbywać się w pozycji roboczej manometry wypełnione gliceryną (w wersjach antywibracyjnych) mogą być składowane w dowolnej pozycji, ale manometry suche powinny wisieć pionowo, aby nie dochodziło do przemieszczenia się mechanizmu wewnętrznego. Zabezpieczenie przed uderzeniami to podstawa nawet niewielki wstrząs może roz kalibrację i sprawić, że wskazania będą obarczone błędem systematycznym.

Okresowa kalibracja manometru powinna odbywać się co 12-24 miesiące, w zależności od intensywności użytkowania i warunków pracy. Profesjonalne laboratoria metrologiczne oferują usługę kalibracji z wydaniem certyfikatu, który potwierdza dokładność wskazań w całym zakresie pomiarowym. Koszt kalibracji to wydatek rzędu 100-200 złotych niewielki w porównaniu z kosztami błędnego pomiaru, który może prowadzić do przeoczenia nieszczelności lub niesłusznego stwierdzenia awarii instalacji.

Złączki i adaptery wymagają sprawdzania stanu gwintów oraz wymiany uszczelek przy każdym użyciu. Gwinty metalowe narażone są na zużycie ścierne szczególnie przy częstym dokręcaniu i odkręcaniu. Wymiana zużytej złączki kosztuje kilkadziesiąt złotych, ale jej awaria podczas próby może skutkować gwałtownym wyrzutem wody pod ciśnieniem, co stanowi realne zagrożenie dla operatora i otoczenia. Podczas konserwacji warto również nasmarować gwinty specjalnym smarem dielektrycznym, który ułatwia odkręcanie i chroni przed korozją.

Pompa ciśnieniowa, zwłaszcza w wersji ręcznej, zawiera uszczelnienia tłoka i zawory elementy gumowe lub teflonowe, które z czasem ulegają zużyciu. Objawem zużycia uszczelek jest ciężkość pompowania i spadek osiąganego ciśnienia maksymalnego. Wymiana kompletu uszczelek to koszt kilkudziesięciu złotych i zajmuje około godziny przy odrobinie wprawy. Producenci oferują zestawy naprawcze dedykowane do konkretnych modeli pomp warto zaopatrzyć się w taki komplet z wyprzedzeniem, zanim awaria zaskoczy nas w trakcie ważnego projektu.

Ostatnim elementem konserwacji jest przechowywanie zestawu w suchym, wentylowanym miejscu, z dala od źródeł ciepła i substancji chemicznych. Wilgoć to wróg elektroniki (w manometrach cyfrowych) i metalu (korozja). Skrzynka lub torba powinny być zamykane, aby kurz i brud nie przedostawały się do wnętrza. Temperatura przechowywania nie powinna spaść poniżej -10°C ani wzrosnąć powyżej 50°C ekstremalne temperatury przyspieszają starzenie się uszczelek i smarów.

Wskazówka eksperta: Załóż sobie przypomnienie w kalendarzu co 6 miesięcy przeprowadzaj kontrolę wzrokową wszystkich elementów zestawu, sprawdź szczelność połączeń przez podłączenie do źródła wody pod ciśnieniem, oraz przeprowadź test manometru porównawczo z innym, wzorcowym przyrządem. Prewencja kosztuje grosze, awaria w terenie kosztuje czas i pieniądze.

Parametry techniczne zestawu do próby szczelności instalacji wodnej

Zrozumienie parametrów technicznych zestawu do próby szczelności instalacji wodnej pozwala świadomie wybierać sprzęt odpowiedni do konkretnych zastosowań. Podstawowym parametrem jest maksymalne ciśnienie robocze, które określa, przy jakim ciśnieniu urządzenie może pracować bezpiecznie przez dłuższy czas. Typowe zestawy oferują zakres do 16, 25 lub nawet 40 barów instalacje domowe rzadko przekraczają 10 barów, ale rezerwa wytrzymałości daje margines bezpieczeństwa przy nagłych skokach ciśnienia.

Dokładność manometru wyrażana jest jako procent błędu wskazania w stosunku do pełnej skali (full scale, FS). Profesjonalne przyrządy oferują błąd na poziomie ±0,5% FS, co oznacza, że przy manometrze o zakresie 25 barów maksymalny błąd wyniesie ±0,125 bara. Dla porównania budżetowe manometry mogą mieć błąd rzędu ±2% FS, co przekłada się na niepewność ±0,5 bara przy tym samym zakresie. Przy próbach szczelności, gdzie liczą się setne części bara, różnica jest fundamentalna.

Wydajność pompy ciśnieniowej określa, ile czasu potrzeba na osiągnięcie zadanego ciśnienia. Pompy ręczne wysokiej jakości pozwalają na napełnienie instalacji o pojemności 100 litrów do ciśnienia 10 barów w czasie poniżej 5 minut. Pompy elektryczne są tu bezkonkurencyjne automatycznie utrzymują ciśnienie i nie wymagają wysiłku fizycznego, co ma znaczenie przy wielokrotnych próbach w ciągu dnia pracy. Wydajność pompy mierzy się w litrach na minutę przy danym ciśnieniu im wyższa, tym szybsza obsługa.

Obudowa manometru i pompy określa stopień ochrony IP, który informuje o odporności na wnikanie ciał stałych i wody. IP40 oznacza ochronę przed ciałami obcymi >1 mm i bryzgami wody pod kątem. IP54 dodaje pyłoszczelność. Dla pracy w warunkach budowlanych, gdzie pył i wilgoć są normą, IP54 to minimum. Stopień IP65 pozwala nawet na mycie strumieniem wody przydatne przy instalacjach w pomieszczeniach technicznych.

Zakres temperatur pracy to parametr często pomijany, a ma kluczowe znaczenie przy próbach w sezonie zimowym lub na zewnątrz budynków. Typowy zakres dla profesjonalnego sprzętu to 0°C do 40°C podczas pracy i -20°C do 50°C podczas przechowywania. Przy niskich temperaturach gliceryna w manometrach antywibracyjnych gęstnieje, co wpływa na wskazania niektóre manometry wymagają aklimatyzacji przed użyciem w pomieszczeniach odbiegających temperaturą od warunków przechowywania.

Wymiary i masa zestawu to parametry istotne przy wyborze sprzętu mobilnego. Standardowe wymiary mieszczą się w przedziale 250-350 mm długości, 50-100 mm szerokości i 100-200 mm wysokości. Masa kompletnego zestawu z wężem i złączkami waha się od 2 do 6 kilogramów. Lżejszy zestaw oznacza łatwiejszy transport, ale może also oznaczać mniejszą wytrzymałość konstrukcji kompromis między mobilnością a solidnością jest nieunikniony.

Źródło zasilania w przypadku zestawów z manometrami cyfrowymi i pompami elektrycznymi to zazwyczaj akumulator litowo-jonowy o pojemności 2000-5000 mAh. Czas pracy na jednym ładowaniu waha się od 8 do 32 godzin ciągłego pomiaru wystarczająco dla nawet najbardziej wymagającego dnia pracy. Systemy z wymiennymi akumulatorami oferują przewagę: rozładowany akumulator można zastąpić zapasowym, podczas gdy rozładowany wbudowany akumulator unieruchamia całe urządzenie.

Podsumowując: przy wyborze zestawu do próby szczelności instalacji wodnej zwróć uwagę na zakres ciśnienia odpowiadający Twoim instalacjom, dokładność manometru na poziomie minimum ±1% FS (optymalnie ±0,5% FS), stopień ochrony IP minimum IP54 do użytku budowlanego, oraz dostępność serwisu i części zamiennych w Polsce. Te cztery parametry wraz z ceną netto dadzą Ci obraz, czy dany zestaw wart jest Twojej inwestycji.

Zestaw do próby szczelności instalacji wodnej to inwestycja, która zwraca się przy pierwszym wykryciu poważnej nieszczelności przed jej skutkami zalaniem, zagrzybieniem, kosztownymi naprawami. Prewencyjne badanie instalacji wodnej to standard profesjonalnego instalatora i świadomego inwestora. Więcej informacji na temat wykończenia mieszkania znajdziesz na stronie .

Zestaw do próby szczelności instalacji wodnej Pytania i odpowiedzi

Co to jest zestaw do próby szczelności instalacji wodnej i do czego służy?

Zestaw do próby szczelności instalacji wodnej to kompletne narzędzie marki AFRISO przeznaczone do szybkiego i wiarygodnego wykrywania nieszczelności w systemach wodociągowych. Umożliwia pomiar ciśnienia do 25 bar z wysoką dokładnością, co pozwala na precyzyjne testowanie instalacji.

Jakie są główne parametry techniczne zestawu AFRISO?

Do kluczowych parametrów należą: zakres ciśnienia do 25 bar z błędem ±0,5 % pełnej skali, wymienna głowica CAP sens PT70, czas pracy do 32 godzin na jednym ładowaniu, kompaktowe wymiary 257 × 55 × 150 mm i masa 622 g, stopień ochrony IP40 oraz możliwość bezprzewodowego pomiaru CO i O₂.

Jak długo działa zestaw na jednym ładowaniu i jakie są jego wymiary?

Zestaw może pracować do 32 godzin na jednym ładowaniu, co pozwala na przeprowadzenie długotrwałych testów w terenie. Jego wymiary to 257 mm długości, 55 mm szerokości i 150 mm wysokości, a masa wynosi 622 g, co zapewnia łatwy transport i wygodną obsługę.

Czy zestaw umożliwia bezprzewodowy zapis danych i pomiar jakości spalin?

Tak, urządzenie oferuje funkcję bezprzewodowego pomiaru stężenia CO i O₂ z zapisem wyników w pamięci. Dodatkowo posiada pamięć ciągu kominowego, która archiwizuje pomiary i umożliwia późniejszą analizę oraz sporządzanie raportów technicznych.

Jaka jest orientacyjna cena zestawu i gdzie można go kupić?

Orientacyjna cena netto zestawu wynosi około 369 PLN (około 80 EUR). Produkt jest dostępny w sklepach z armaturą sanitarną, hurtowniach instalacyjnych oraz w oficjalnych punktach dystrybucji marki AFRISO.

Czy zestaw spełnia normy dotyczące prób szczelności instalacji wodnych?

Tak, zestaw jest zgodny z obowiązującymi normami dotyczącymi prób szczelności instalacji wodnych, co potwierdza jego bezpieczeństwo i jakość. Dzięki temu użytkownicy mogą mieć pewność, że pomiary są wiarygodne i zgodne z wymaganiami prawnymi.
